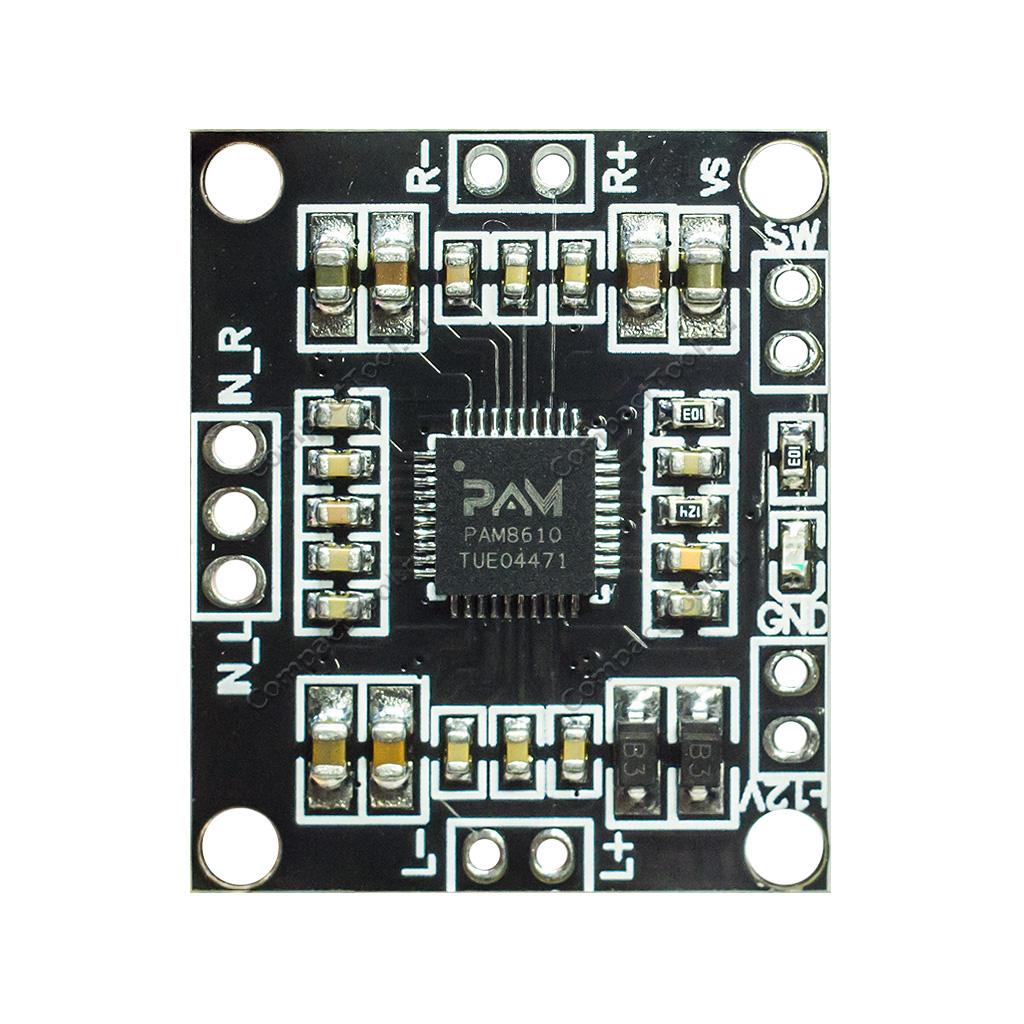

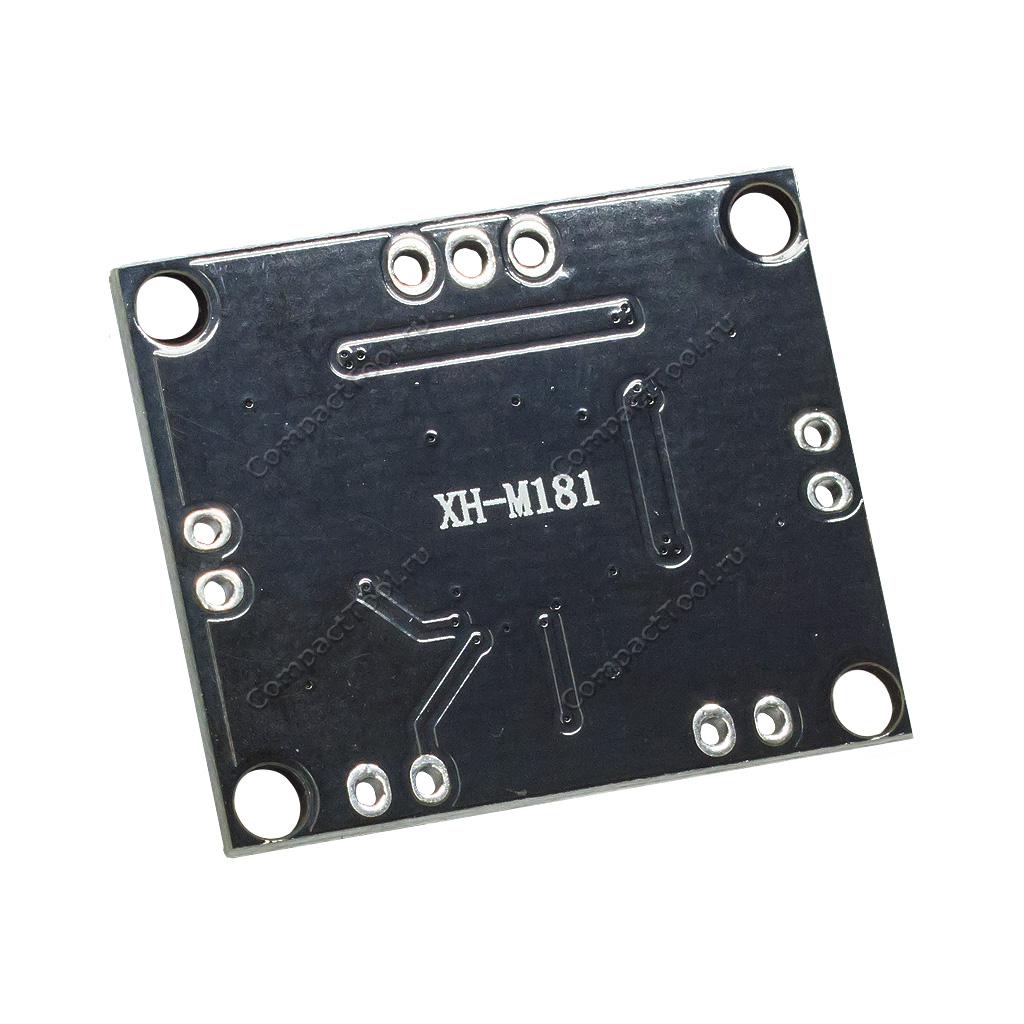

Аудио усилитель PAM8610 XH-M181

Цена:

410 р.
менее 100 шт.
Уже в корзине
Код товара: 13551
Оригинальное название:
PAM8610 2*15W Dual channel Stereo Class Digital Amplifier Board 12V XH-M181

Описание товара

Высококачественный миниатюрный аудио стерео усилитель D класса на базе импортной микросхемы PAM8610. Высокая эффективность, большая мощность, минимальные гармонические искажения и при этом экстремально малый размер, позволят Вам использовать данный контроллер в Ваших изделиях и проектах с максимальной пользой, при этом занимая минимум пространства. Режим MUTE (тишина) вносит дополнительные преимущества при работе с модулем. Встроенная защита от перегрузки, перегрева и короткого замыкания позволят Вам избежать проблем при использовании усилителя.

Основные характеристики модуля PAM8610

Аудио усилитель на базе PAM8610
Тип усилителя: Стерео
Развиваемая мощность: 2х10Вт (8 Ом), 2х15Вт (4 Ом)
Рекомендуемая мощность колонок: 10-30 Вт
Входное сопротивление: 20кОм
Гармонические искажения: менее < 0.1%
Класс усиления: D
КПД: 90%
Полоса воспроизводимых частот: 20Гц-15кГц
Сопротивление нагрузки: 4*8 Ом
Питание: 6-15В (постоянное напряжение)
Потребление: 2А (При питании 12В)
Ток покоя: 20 мА (При питании 12В)
Размеры: 25*31*2.5мм
Название производителя: XH-M181

Сфера применения модуля
1. DVD плееры
2. Аудио системы
3. Плоские телевизоры и мониторы
4. Музыкальные инструменты

Схема подключения аудио-усилителя PAM8610 в Вашем проекте

Схема подключения PAM8610  к Вашим проектам

Схема типового включения PAM8610

Принципиальная схема подключения PAM8610

Дополнительные материалы:

Документация от производителя на микросхему PAM8610 (datasheet)
