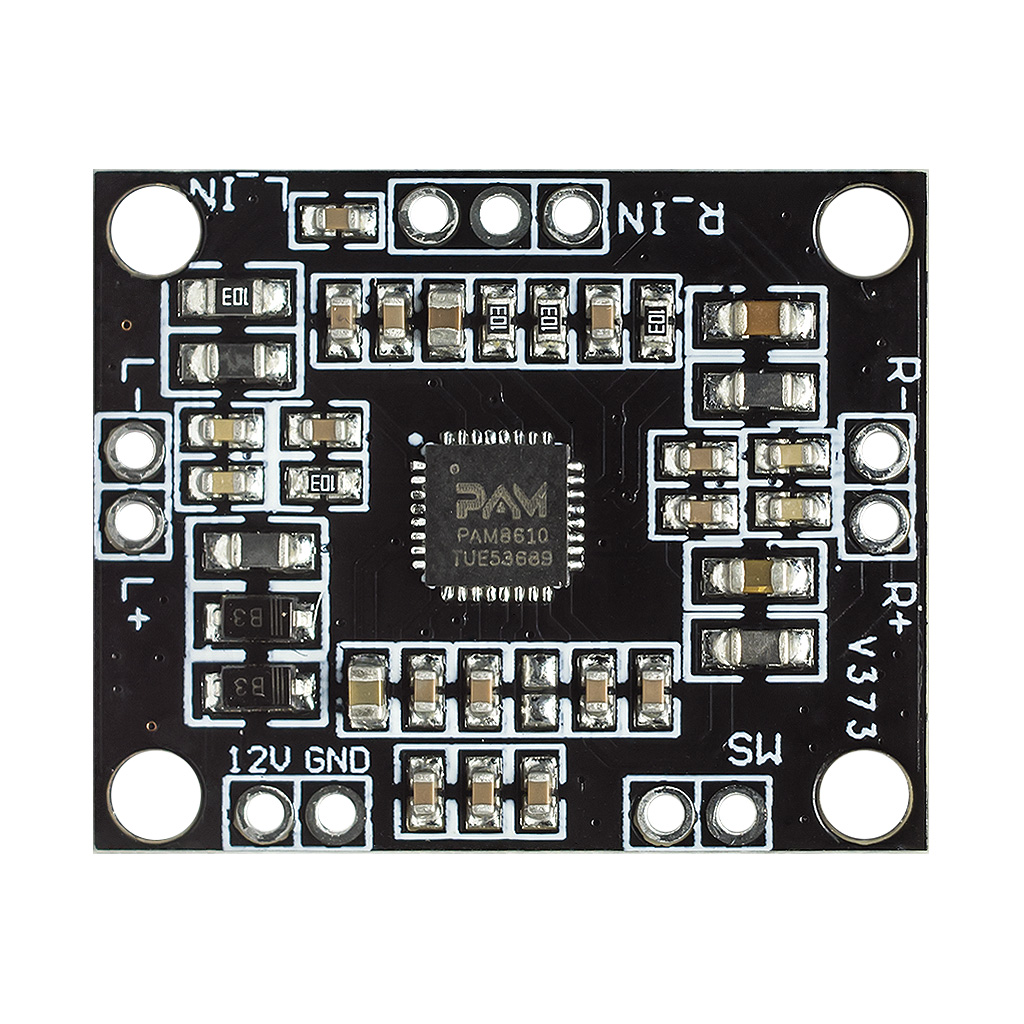

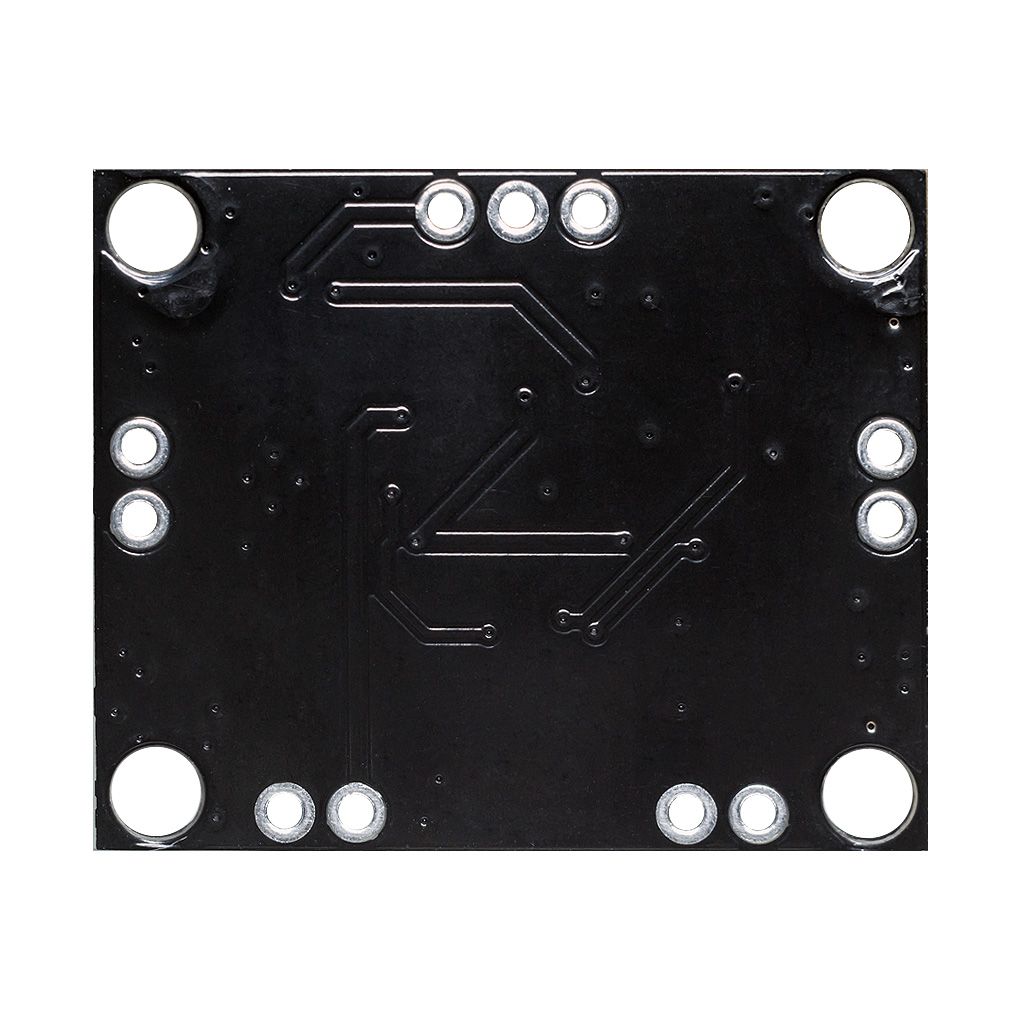

Аудио стерео усилитель 2x10Вт XY-M8610 QFN32

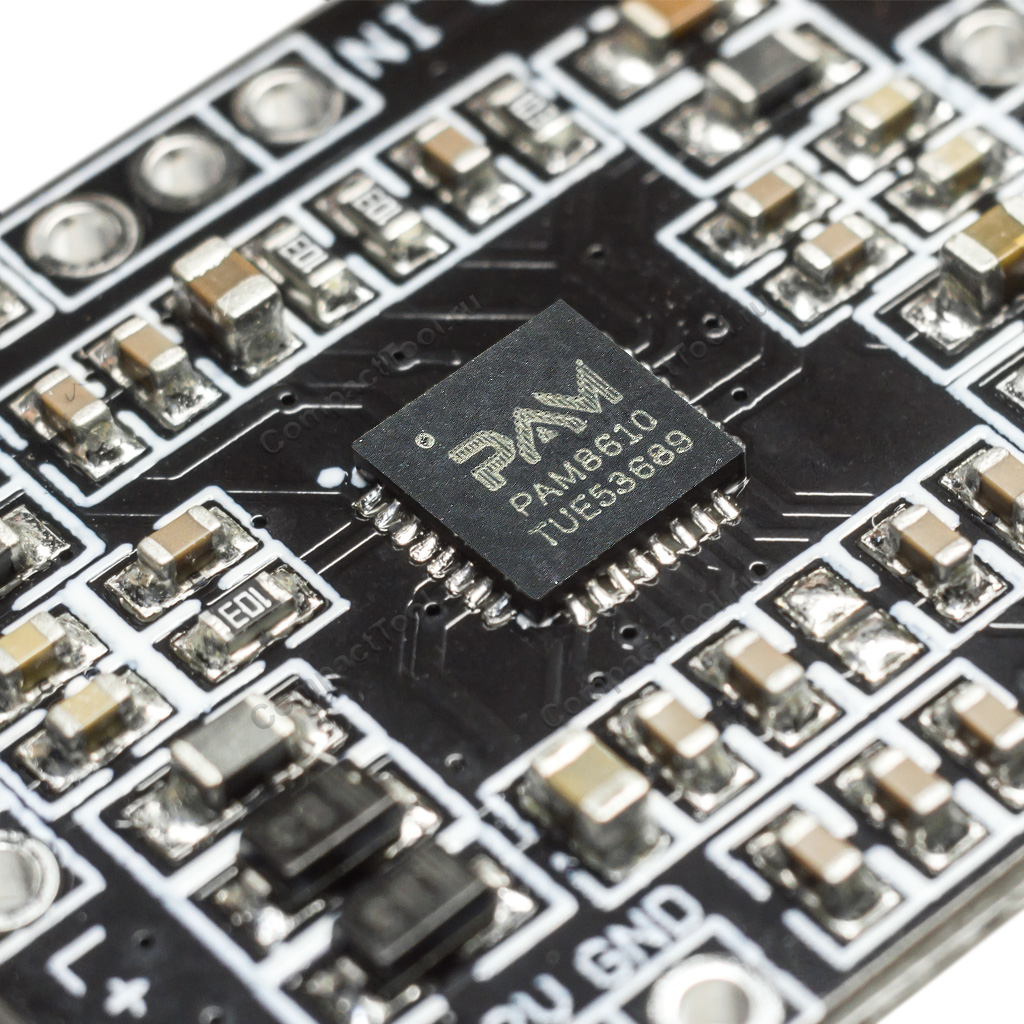

Модуль XY-M8610 двухканального аудио усилителя с выходной мощностью 20Вт (по 10Вт на канал), собранный на чипе цифрового усилителя D-класса PAM8610 в коропусе QFN32. Отличается высокой производительностью, малыми габаритами, наличием системы подавления шумов, защиты от перегрева и короткого замыкания. Опция управления выходом звука Mute (на плате - маркировка SW) предусматривает возможность принудительного заглушения статиченских щелчков, возникающих в моменты включения/выключения напряжения питания усилителя. Чип PAM8610 широко распротранен в современной электронике и часто используется в телевизорах, акустических системах, DVD-плеерах, игровых консолях и т.д. Выход усилителя подключается непосредственно к колонкам для воспроизведения звука.

Характеристики: Класс усиления звуковой частоты: D Напряжение питания: 6-12В постоянного тока Выходная мощность при входной частоте 1 кГц: 5 Вт при входном сопротивлении колонок 8 Ом (общее гармоническое искажение+шум = 0.1%) 8 Вт при входном сопротивлении колонок 8 Ом (общее гармоническое искажение+шум = 1%) 10 Вт при входном сопротивлении колонок 8 Ом (общее гармоническое искажение+шум = 10%) 15 Вт при входном сопротивлении колонок 4 Ом (общее гармоническое искажение+шум = 10%) Ток потребляемый без нагрузки: до 30 мА Ток потребляемый в спящем режиме: до 10 мкА (при соединённых выводах «SW») Допустимый коэффициенты пульсаций источника питания: -60 дБ. Отношение сигнал+шум: 80 дБ. Защита: от переполюсовки напряжения питания, от перегрева (150 °С). Полоса воспроизводимых частот: 20 Гц- 15 кГц Размеры: 30 х 25 х 2.5 мм Вес нетто: 3 г.

Комплектация: 1х Модуль XY-M8610 стерео усилителя PAM8610 Упаковка: Антистатический пакет Размеры: 80 х 50 х 3 мм Вес брутто: 3,5 г.

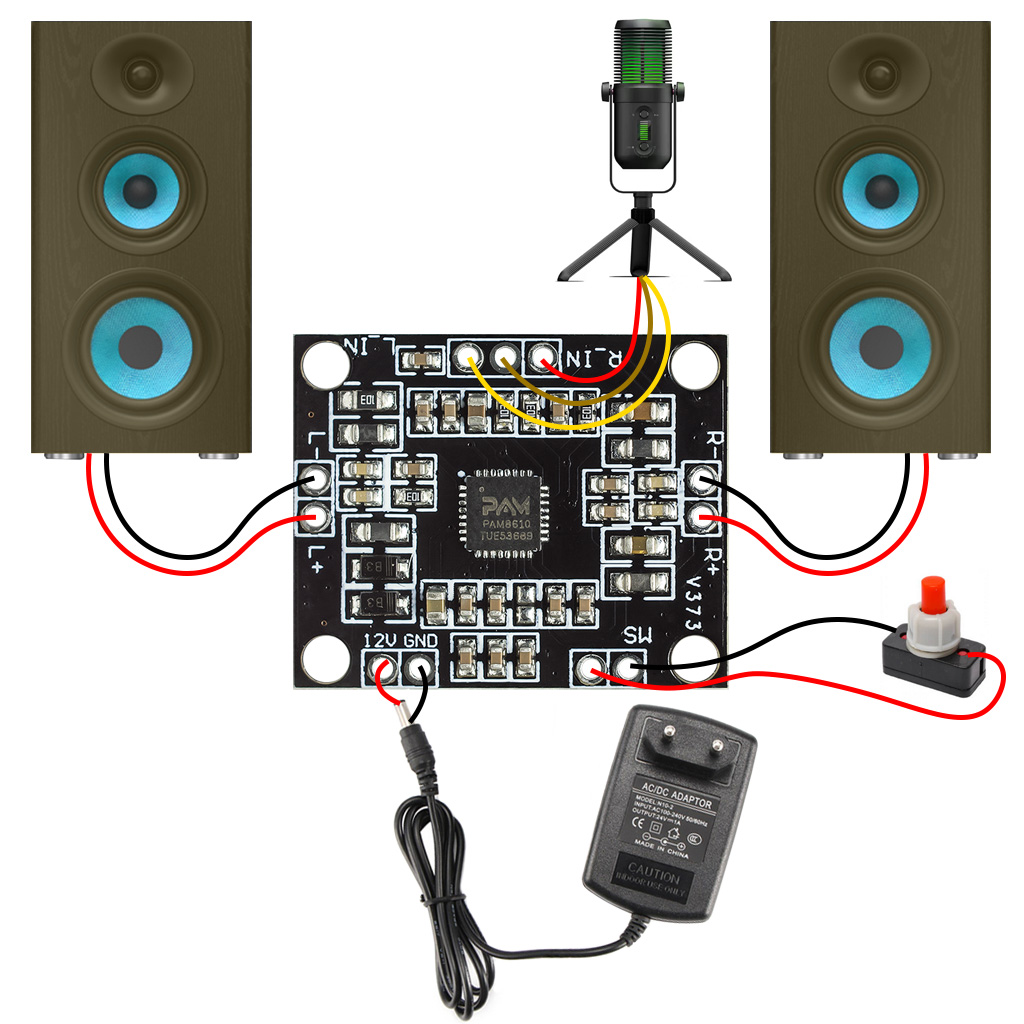

Пример подключения платы стерео усилителя

Распиновка (Pinout) PAM8610

Имя	PAM8610 QFN32	Назначение / Описание
IN_L	1	Вход аудио левого канала
IN_R	24	Вход аудио правого канала
PVCC	6, 7, 18, 19, 27	Плюсовой вход напряжения питания
L+/L-	9, 10	Аудио выход левого канала на динамики/колонки (LOUT+ и LOUT-)
R-/R+	15, 16	Аудио выход правого канала на динамики/колонки (ROUT- и ROUT+)
GND	3, 4, 5, 12, 13, 20, 21, 28, 29, 30	Общий (минусовой) вход напряжения питания
SW	22	"Включатель", замыканием на землю активирует режим Mute

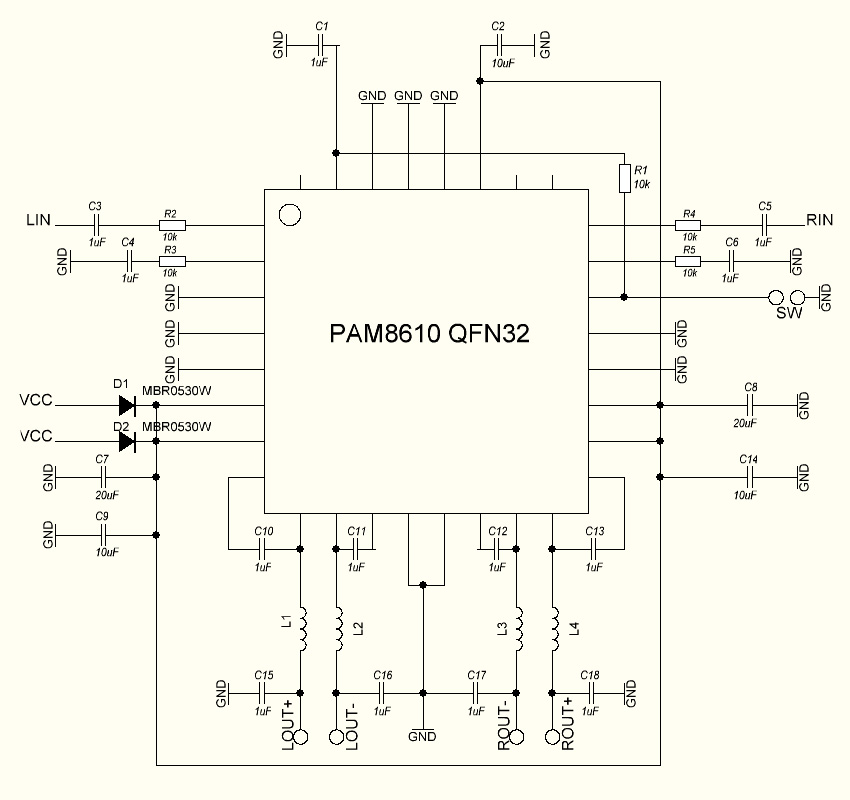

Электрическая принципиальная схема XY-M8610
Схема распространяется на условиях "как есть", может содержать ошибки и/или неточности.
