Atorch DL24P Электронная нагрузка 200В 25А 150Вт

Технические характеристики

• Модель: Atorch DL24P, Atorch DL24/P, аналог
• Напряжение питания
  • DC-коннектор: 12В, 1А
  • USB-разъём: 5В/2А или QC/PD 12В/1А
• Диапазоны измерений
  • напряжение: 0 ~ 200.000В, шаг настройки 0.01В
  • ток: 0 ~ 25.000А, шаг настройки 0.0001А
  • мощность: 0 ~ 9999.99Вт, шаг настройки 0.1Вт
  • импеданс: 0 ~ 9999.99Ом, шаг настройки 0.01Ом
  • энергия: 0 ~ 9999.99Вт/ч
  • ёмкость: 0 ~ 9999.99А/ч
  • температура (внешний датчик): 0 ~ 150°С
• Функция автоматического отключения
  • Таймер обратного отсчёта: 0 ~ 999ч 59сек
  • Уровень напряжения: 0 ~ 999.9В
  • Уровень тока: 0 ~ 25.00А
  • Мощность нагрузки, макс.: 150Вт (180Вт с заменой охлаждения)
• Экран
  • ЖК-дисплей 2.4" 128*64 точки
  • Яркость подсветки: 9 уровней
  • Режим ожидания: 10 ~ 60сек
• Силовой транзистор: IRFP260N MOSFET
• Силовой интерфейс: клеммная колодка с поддержкой сменных тестовых панелей
• Беспроводная связь: Bluetooth 5.0
• Управление: кнопки на приборе или через приложение
• Версия внутренней прошивки: v1.0.9
• Размеры: 17 х 13 х 8 см
• Вес: 390 г. (нетто), 770 г. (брутто)
• Приложения: Atorch BenFang System (Windows-ПК), E-test (Android 5.0+, iOS)

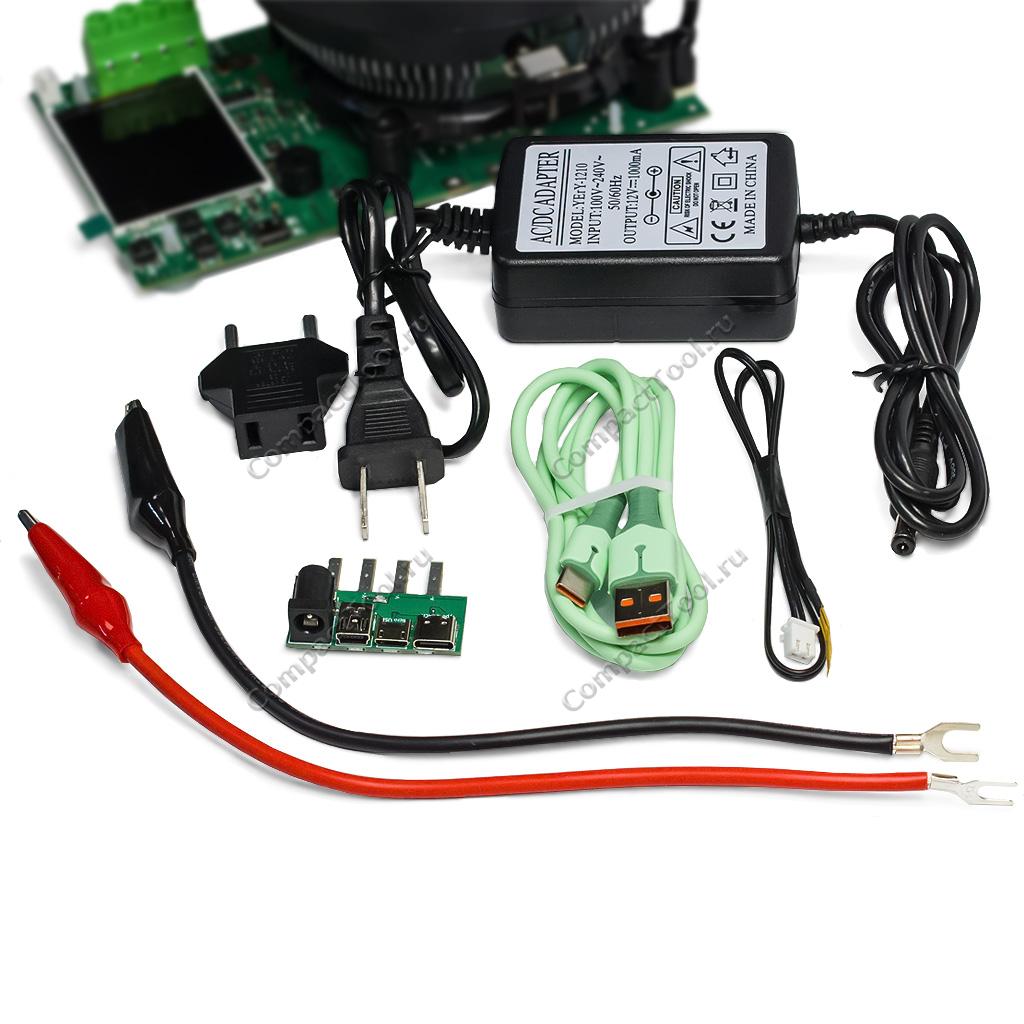

Комплектация

• 1х Электронная нагрузка DL24/P
• 1x Адаптер питания 220В AC / 12В 1А DC
• 1x Съёмный модуль тестирования с портами DC/USB
• 1x Выносной температурный датчик B3435-10K NTC
• 1х Комплект кабелей подключения (чёрный/красный)
• 1х Data line-кабель USB-A/USB Type-C для соединения с ПК

Электронная нагрузка DL24/P — это современный, компактный, надёжный и простой в использовании мультифункциональный прибор, позволяющий выполнять тестирование любых источников электроэнергии постоянного тока, в том числе различных блоков питания, универсальных сетевых адаптеров, устройств быстрого заряда QC/PD, портативных ЗУ, первичных (неперезаряжаемых) и аккумуляторных батарей, токопроводящих кабелей от мобильной техники с целью определения их актуальных электрических характеристик. Электронная нагрузка часто эксплуатируется в мастерских по обслуживанию и ремонту бытового и промышленного оборудования, а также применяется в разработке новых устройств и гаджетов внутри исследовательских лабораторий или конструкторских бюро в составе производственных предприятий.

Мульти-тестер DL24/P обеспечивает имитацию работы потребителей энергии с регулируемой мощностью до 150Вт, имеет программируемые параметры напряжения 2-200В и постоянного тока 0.2-25А. Характеристика максимальной мощности измерительного прибора DL24/P обладает понижающей зависимостью относительно величины входного напряжения: не более 150Вт в диапазоне 0-36В, до 60Вт в пределах 36-80В, и менее 45В при значениях от 80В. Верхняя граница мощности может быть увеличена до 180Вт при замене штатного вентилятора на охлаждение башенной конструкции. Итоговая мощность энергопотребления нагрузкой рассчитывается по формуле P=U*I.

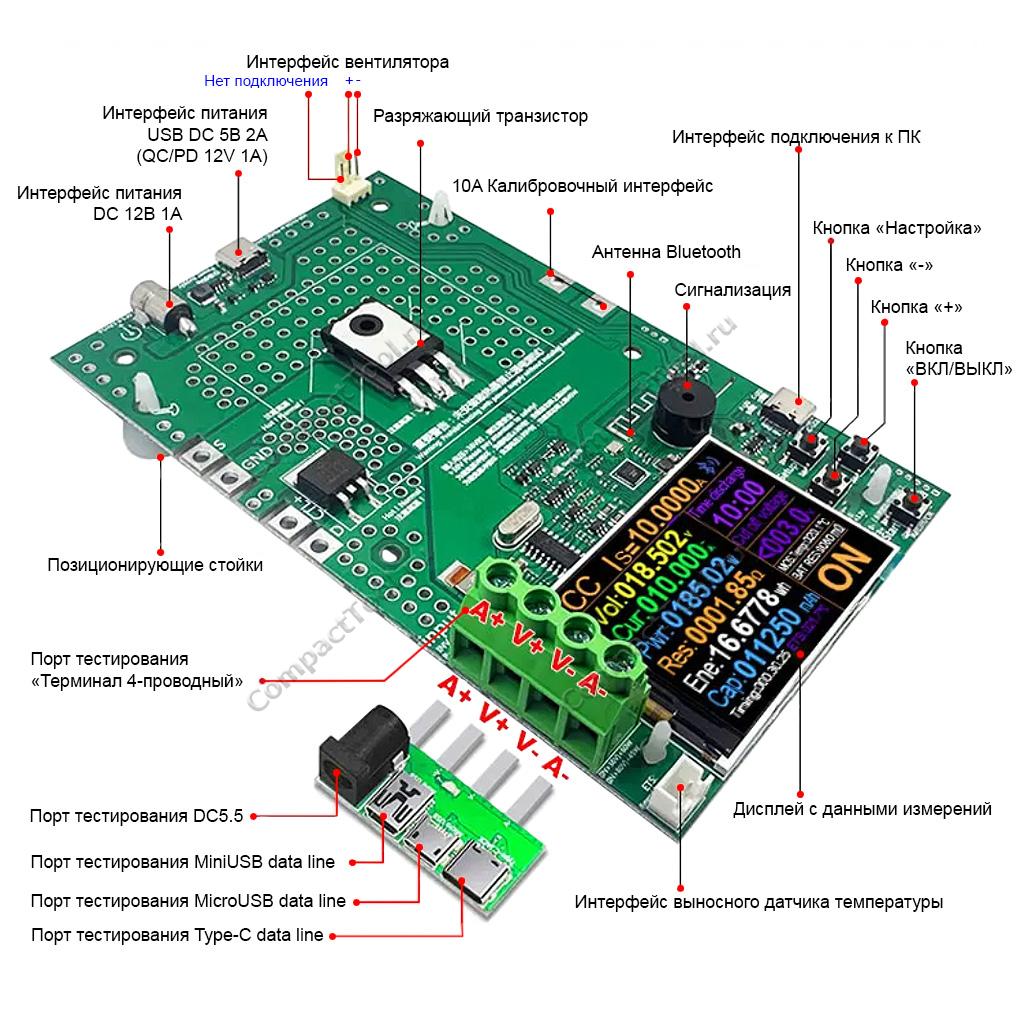

Тестер DL24/P оснащён клеммным интерфейсом присоединения к источнику питания с разделением полюсов по току и напряжению (A+, V+, V-, A-). Предусматриваются 2-проводная и 4-проводная схемы коммутации, с более точным результатами измерения у последней. Поддерживается использование сменных панелей с наборами дополнительных портов, разъёмов и держателей: адаптер для тестирования с портами DC5525, miniUSB, microUSB, USB Type-C (входит в комплектацию), плата триггера функции быстрого заряда PD/QC/AFC/FPC с аналогичными USB-портами (приобретается отдельно), плата с батарейными отсеками типоразмеров 26650, 18650, 14500, 16340 и 14250 (приобретается отдельно). С помощью выносного NTC-датчика B3435-10K в составе DL24P осуществляется мониторинг температуры тестируемого источника энергии. Кроме стандартного интерфейса питания тестера в виде коннектора DC5525, на плате DL24/P установлен дополнительный разъём USB Type-C с возможностью подключения сетевых адаптеров со следующими выходными параметрами: 5В/2А или QC/PD 12В/1А.

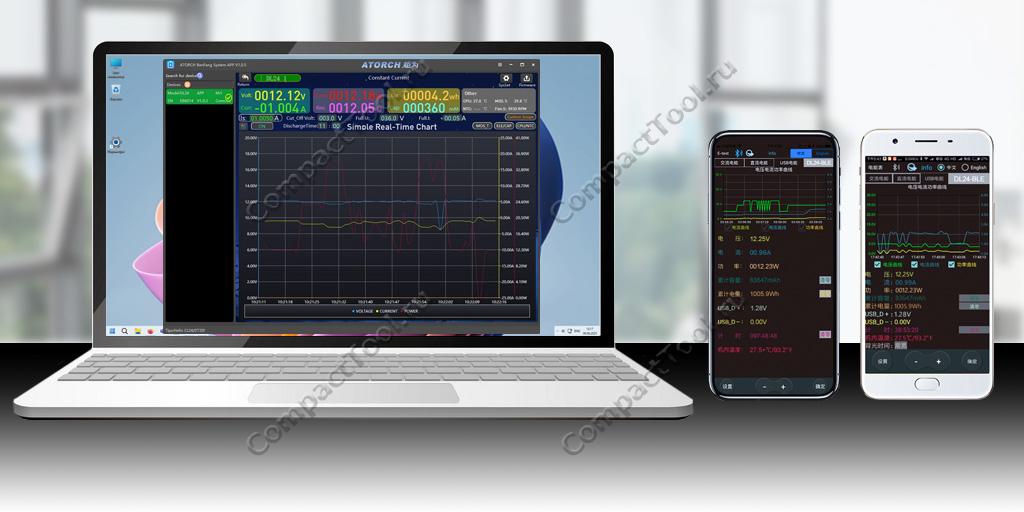

Результаты измерения в реальном времени DL24/P отображает на цветном ЖК экране размером 2.4 дюйма. Поддерживаются режимы измерения постоянным напряжением (CV), постоянным током (CC), постоянным сопротивлением (CR) и постоянной мощностью (CP). Предусмотрены программируемые функции с автоматическим отключением нагрузки: таймер обратного отсчёта, ограничение по току нагрузки, мощности нагрузки и температуре тестера или тестируемого источника питания (внешний t°C-датчик). В меню тестера представлены дополнительные настройки яркости и длительности подсветки экрана, опции калибровки напряжения и тока, сброс данных, откат к заводским параметрам и многое другое. Существуют программные приложения для ОС Windows, Android и iOS, предоставляющие пользователю дополнительное удобство контроля и управления тестером. Любые изменения, вносимые в настройки DL24P через приложение или кнопками на тестере, автоматически сразу синхронизируются.



Документация

1. Руководство пользователя электронной нагрузкой DL24/P (англ., PDF)

Программное обеспечение

1. Windows-приложение для тестера DL24P v1.0.5
