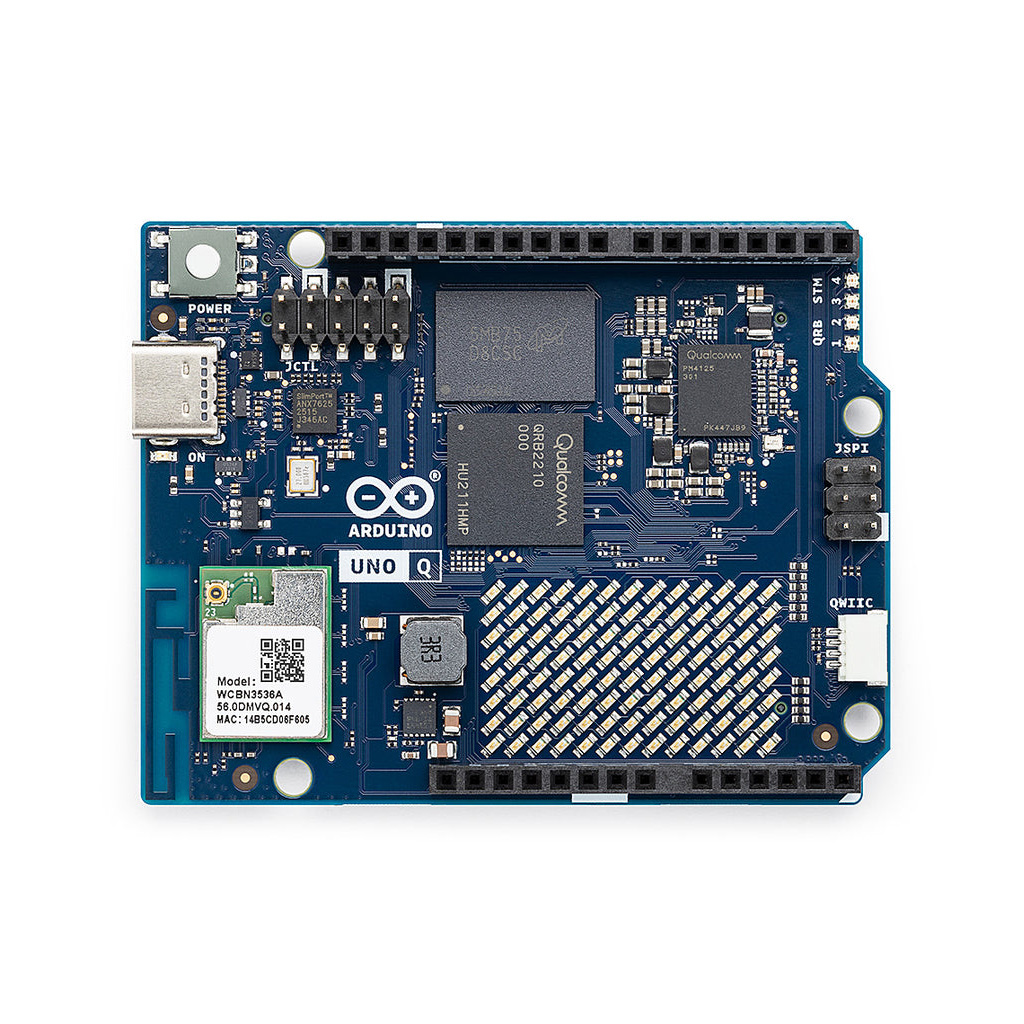

Arduino UNO Q 02016

Arduino UNO Q — это первый полноценный компактный одноплатный компьютер с архитектурой "двойного мозга" и одновременно новая интегрированная среда Arduino App Lab, созданные в результате совместных трудов двух компаний — Arduino и Qualcomm Technologies. Arduino UNO Q расширяет экосистему платформы благодаря обширной интеграции инновационных технологий граничных вычислений и облачных сервисов, графики, машинного зрения и искусственного интеллекта. Она объединяет воедино высокопрозводительные вычисления и управление в реальном времении, открывая новые горизонты для разработчиков. Одновременно предоставляет возможность написания кода без подключения к ПК, простым запуском программного окружения Arduino App Lab прямо на плате. Обладает обратной совместимостью с шилдами UNO, несущими платами и модулями расширения формата UNO R3. Это ультимативное и мощное решение для создания целого спектра приложений: простое прототипирование, образование, ИИ-моделинг, умные устройства, продвинутая робототехника, домашняя и промышленная автоматизация, видеоигры, предложения для IoT-сетей и многое другое.

Характеристики: Модель: Arduino UNO Q 02016 Напряжение питания: 5В (USB), 7-24В (вход VIN) Напряжение логики: 3.3В, толерантно к 5В (кроме A0 и A1) Микропроцессор (MPU): Qualcomm Dragonwing QRB2210 4-ядерный 64-разрядный ARM Cortex-A53 на частоте до 2.0 ГГц Графическое ядро: Qualcomm Adreno 702 GPU на частоте до 845 МГц Обработка изображений: 2x ISP (13 МП + 13 МП или 25 МП) с частотой 30 кадров в секунду Память: ОЗУ 2ГБ (LPDDR4X), ПЗУ 16ГБ (eMMC) Видео: Full HD 1920x1080p Аудио: Qualcomm HD audio с поддержкой AUX, микрофона и наушников Микроконтроллер (MCU): STM32U585 ARM Cortex-M33 на частоте до 160 МГц cо встроенной памятью ОЗУ 786КБ и ПЗУ 2МБ Беспроводная связь: WCBN3536A двухрежимный WiFi 5 на частоте 2.4/5 ГГц + Bluetooth 5.1/BLE Антенна: встроенная, разведена дорожкой на плате Контроллер питания: PM4125 Qualcomm Система: Debian Linux, Arduino Core на Zephyr OS Интерфейсы: GPIO, USART, UART, I2C, SPI, CAN, SAI, PSSI, PWM, ADC Разъёмы и коннекторы:    USB 3.1 Type-C: вход питания, host/device, видео выход    JCTL: отладка MPU    JSPI: отладка MCU, поддержка расширений UNO R3    JMEDIA высокоскоростной: поддержка CSI камеры, DSI дисплея    JMISC низкоскоростной: поддержка периферии с последовательной или параллельной шиной подключения, выходы аудио и напряжения питания    QWIIC: проддержка модулей расширения    JDIGITAL: цифровые входы/выходы Arduino    JANALOG IN: аналоговые входы, цифровые входы/выходы Arduino    POWER: входы/выходы питания Arduino Индикаторы: матрица 8x13 LED, 4х RGB LED пользовательские, питание Программное окружение (IDE): Arduino App Lab, Arduino IDE (только MCU) Размеры: 68.85 х 53.34 мм Вес нетто: 11.5 г.

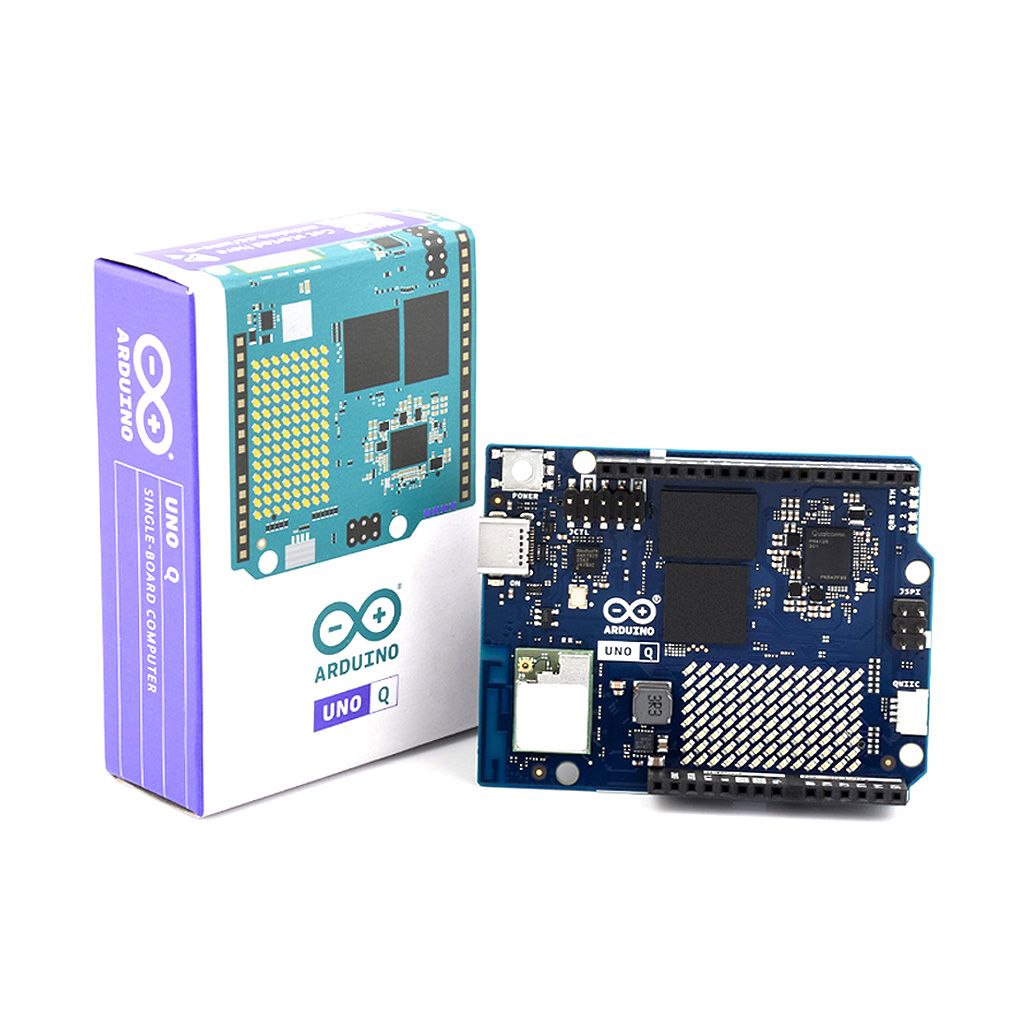

Комплектация: 1x Arduino UNO Q 02016 1x Дата-кабель USB-A/USB Type-C, длина ~1м Упаковка: Короб из мелованного картона Размеры: 132 х 9.5 x 43 мм Вес брутто: 82 г.

В составе платы Arduino UNO Q используются микропроцессор Qualcomm Dragongwing QRB2210 (MPU) 4-ядерный Arm Cortex-A53, работающий под управлением Debian OS Linux, и микроконтроллер STMicroelectroincs STM32U585 Arm Cortex-M33, работающий под управлением Arduino Core на Zephyr OS. Связанные между собой аппартной шиной, Linux-процессор и Arduino-контроллер "общаются" через Arduino-библиотеку RPC (Remote Procedure Call). Это позволяет Ардуино-скетчам получать доступ к сервисам Linux для выполнения высокоуровневых задач. В тоже время Linux-приложения могут взаимодействовать с периферией микроконтроллера для выполения операций в реальном времени. И всё это осуществимо в едином проекте!

Arduino UNO Q версии 02016 оснащается энергонезависимой памятью eMMC 16 ГБ и оперативной памятью 2 ГБ для безотказной работы системы Linux и загруженных в плату проектов. В Arduino UNO Q устанавливается модуль WCBN3536A, обеспечивающий беспроводную коммуникацию по протоколам WiFi 5 и Bluetooth 5.1+BLE. Многофункциональным портом USB 3.1 Type-C комбинируются опции входа для истоника питания и выхода для видео. Совместимость с шилдами Arduino, несущими платами и аксессурами поддерживается наличием классических Arduino-коннекторов с цифро-аналоговыми пинами.

Новое программное окружение Arduino App Lab для Arduino UNO Q позволяет разработчикам создавать уникальные проекты, объединять в целое Arduino-скетчи, Linux-приложения и ИИ-модели. App Lab способна работать непосредственно на плате или с подключенного ПК, может предложить для использования множество готовых примеров с кодом.

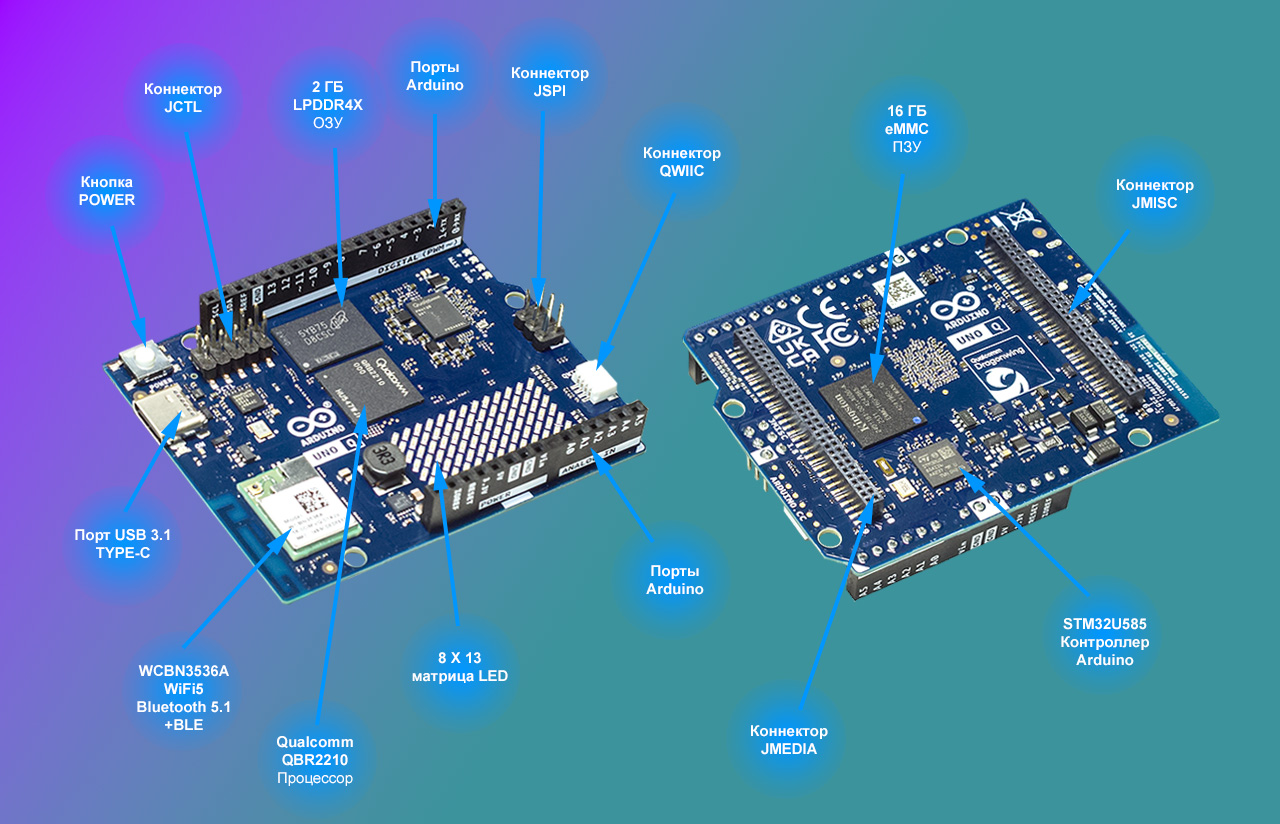

Расположение компонентов и интерфейсов платы Arduino UNO Q

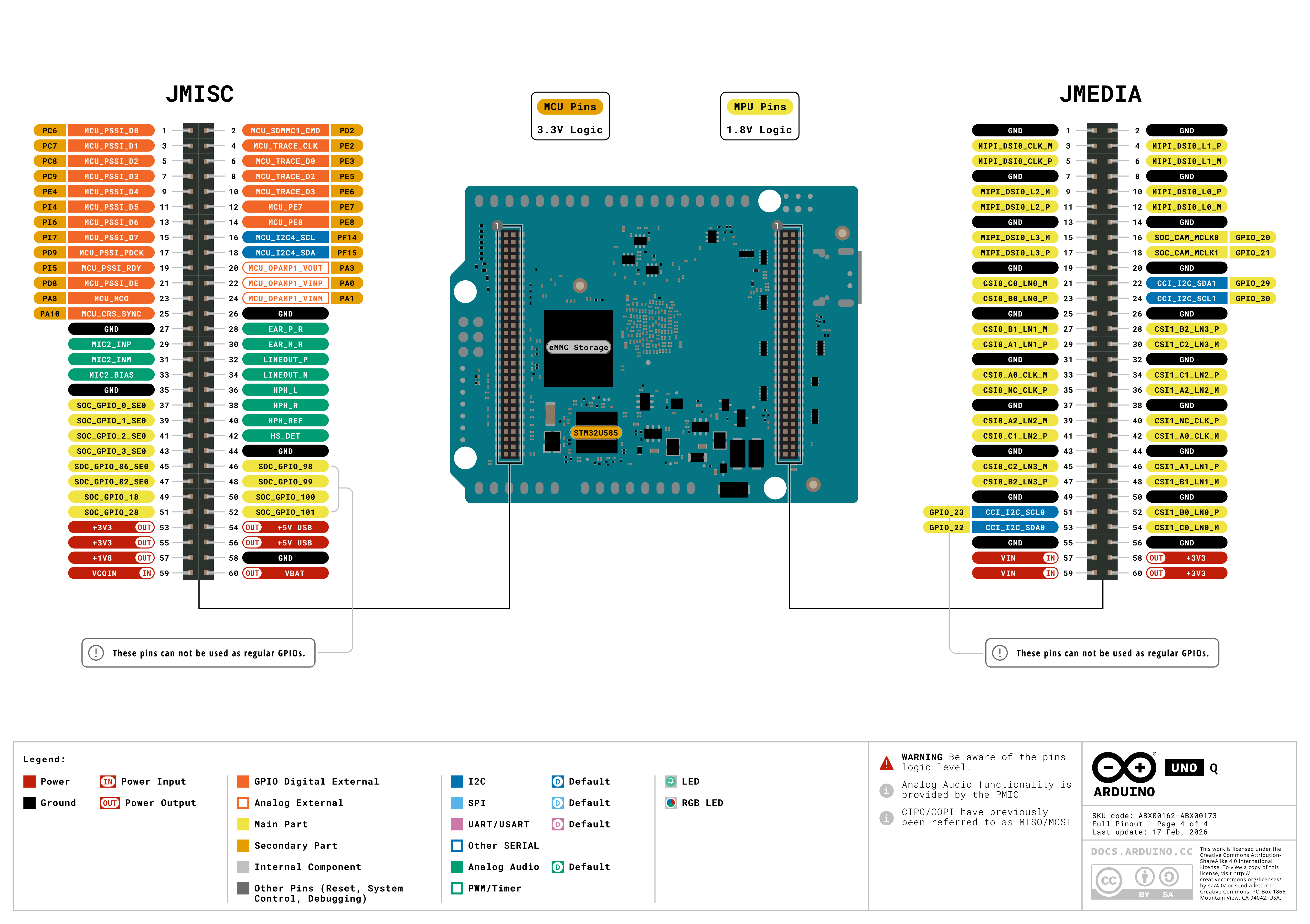

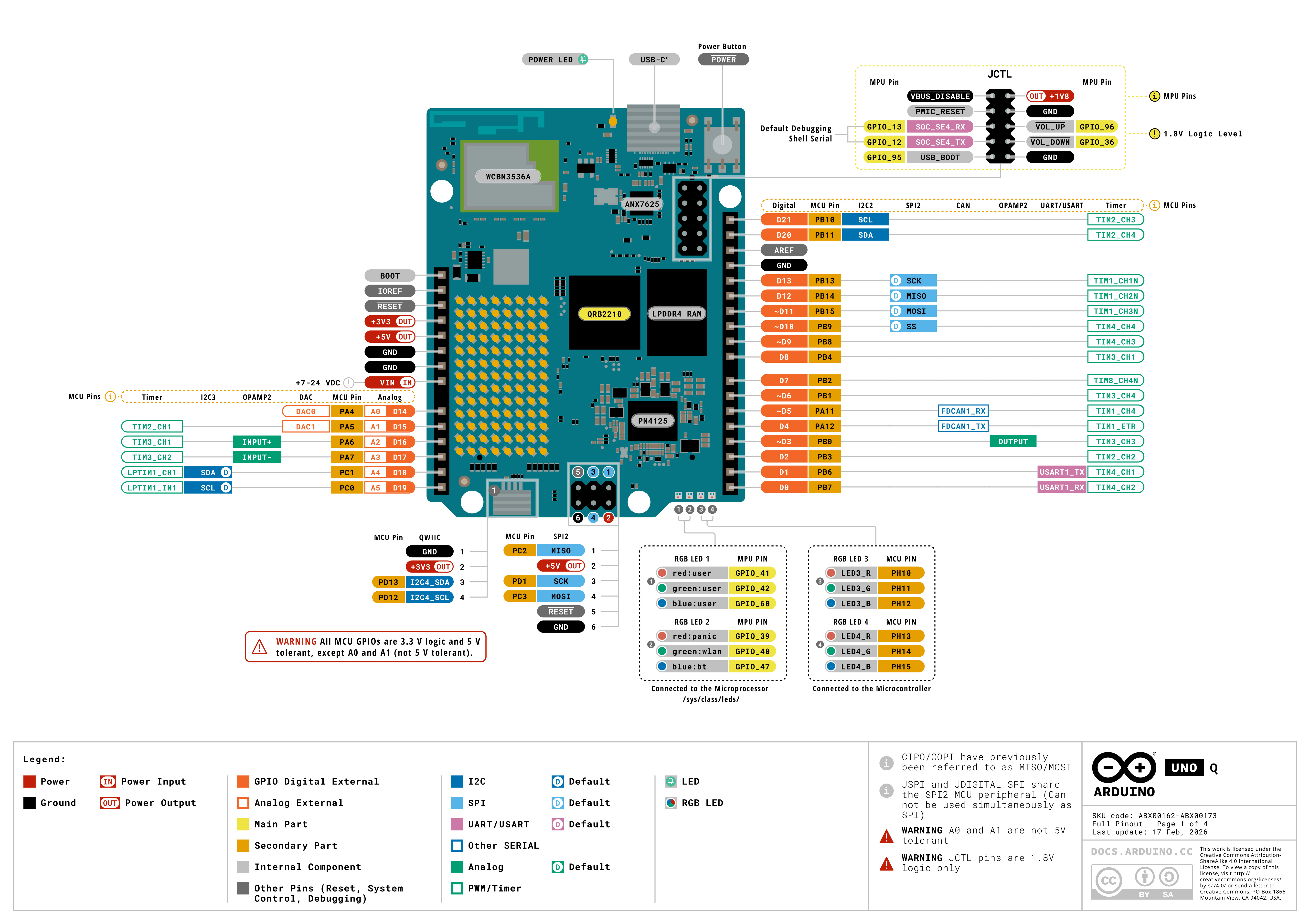

Диаграмма расположения и функционального назначения контактов в коннекторах Arduino UNO Q

Изображение #1

Изображение #2

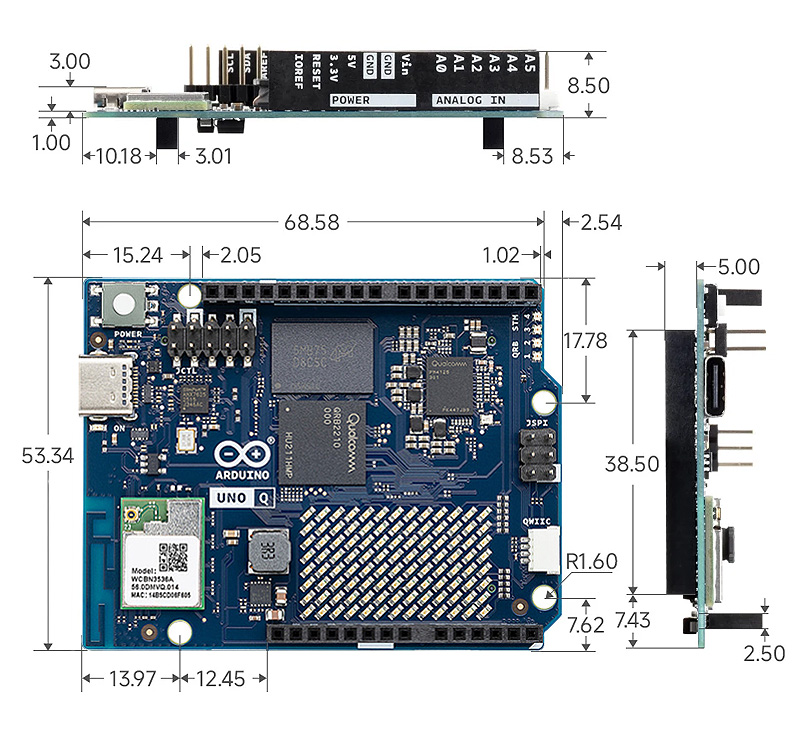

Физические размеры, мм
