ARDUINO Nano V3.0 (CH340) Type-C чип ATmega328 ПИНЫ распаяны

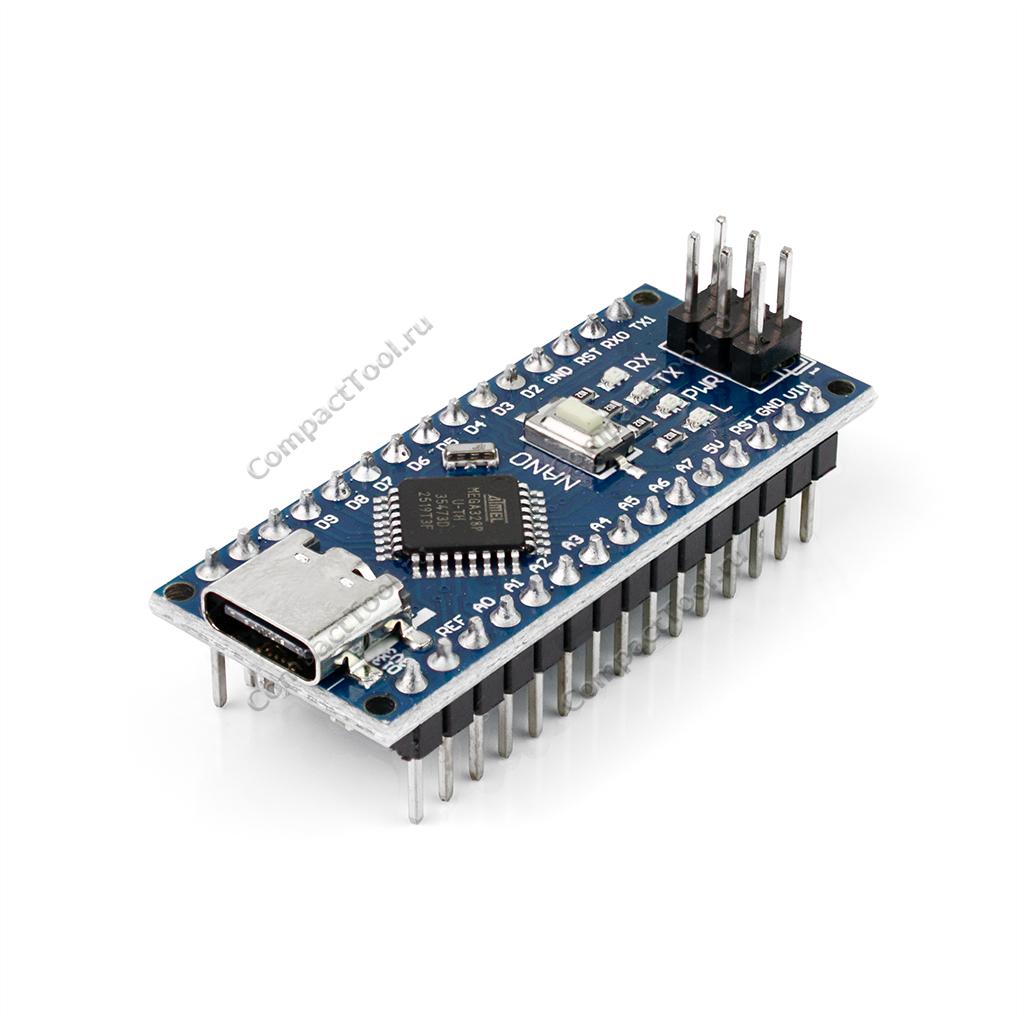

Модуль ARDUINO Nano V3.0 с разъемом Type-C на микроконтроллере ATmega328, пины распаяны

Контроллер Arduino NANO сыскал огромную популярность в кругу начинающих и профессиональных разработчиков разнообразных электронных проектов благодаря своим сверхкомпактным размерам и большим возможностям встроенного программируемого чипа ATmega328P, функционирующего на тактовой частоте 16 мегагерц. Arduino NANO — это упрощённые и облегченный вариант платы Arduino UNO, он позволяет создавать проекты с действительно малыми размерами. Контроллер ATmega328P имеет 5-вольтовую логику, способен взаимодействовать с периферийными устройствами при помощи цифровых сигналов с уровнем напряжения +5В.

Модуль NANO обладает почти всеми достоинствами старшей модели. Он распологает полноценным набором из 30 соединительных контактов общего назначения для коммуникации и питания. В ATmega328P содержится ПЗУ-память размером 32КБ для записи и выполнения кода пользовательского приложения, 2КБ ОЗУ-памяти, занимаемой данными запущенного приложения, и 1КБ EEPROM-памяти для информации, которую приложение может сохранять и считывать при следующем включении питания. Роль встроенного программатора USB/UART-TTL отведена чипу CH340G, разработанного китайской компанией WCH.

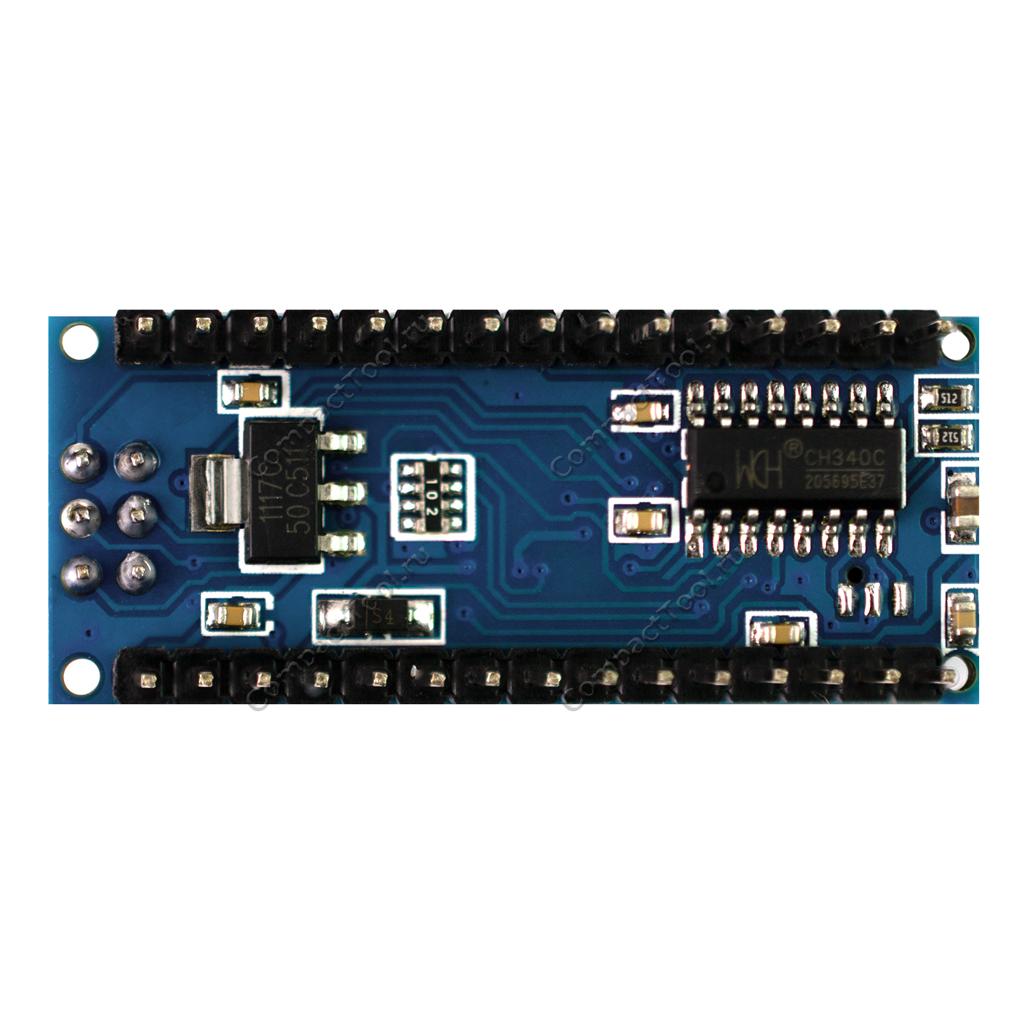

С целью экономии занимаемого размера, электронные компоненты Arduino NANO располагаются по обе стороны текстолита. Исключены бочкообразный разъём DC5521, предназначавшийся в UNO для источника внешнего питания, и самовосстанавливающийся предохранитель, защищающий плату от перегузок по току свыше 500 мА. Наиболее частым источником энергии для Nano на этапе прототипирования является стандартный USB-порт персонального компьютера. Следует знать и помнить их характеристики проводимости: для USB 2.0 максимальная нагрузка состоявляет 500 мА, а для USB 3.0 - 900 мА.

Большинство существующих Arduino-совместимых проектов не могут обходиться без подключения всевозможных датчиков, сенсоров, экранов, моторов и других полезных компонентов. Наращивание способностей ATmega328P возможно с использованием уже готовых модулей расширения, имеющих аналогичный с NANO физический размер и разводку контактов. Добавление в проект необходимых схем и устройств ввода/вывода также осуществимо с применением метода свободной проводной коммутации. У платы Arduino NANO предусмотрено два отдельных регулятора с выходными напряжениями 5В и 3.3В, предназначенные обеспечивать питание схемы модулей расширения или подключаемых датчиков/сенсоров. Например, Шилд подключения датчиков/сенсоров определённо окажется эффективным решением, если в проекте требуется присоединение сразу нескольких Arduino-совместимых датчиков и сенсоров. При помощи этого же шилда, NANO V3 можно с лёгкостью адаптировать под расширения форм-фактора UNO R3.

Характеристики:

• Модель: Arduino Nano V3 Type-C с распаянными пинами (совместимый) / аналог
• Напряжение питания: 5В (USB), 7-12В (Vin)
• Напряжение логики: 5В
• Контроллер: ATmega328P
• Тактовая частота: 16 мГц
• Память ПЗУ: 32 КБ
• Память ОЗУ: 2КБ
• EEPROM 1КБ
• Цифровые выводы: 14
• Аналоговые выводы: 8
• Интерфейсы: GPIO, UART, I2C/IIC/TWI, SPI, ADC, PWM, USB (CH340G)
• Индикаторы: питание, порт D13, активность UART встроенного программатора (линии RT, TX CH340G)
• Управление: кнопка сброса Reset
• Размеры: 42*18*5 мм
• Вес: 6 г.
