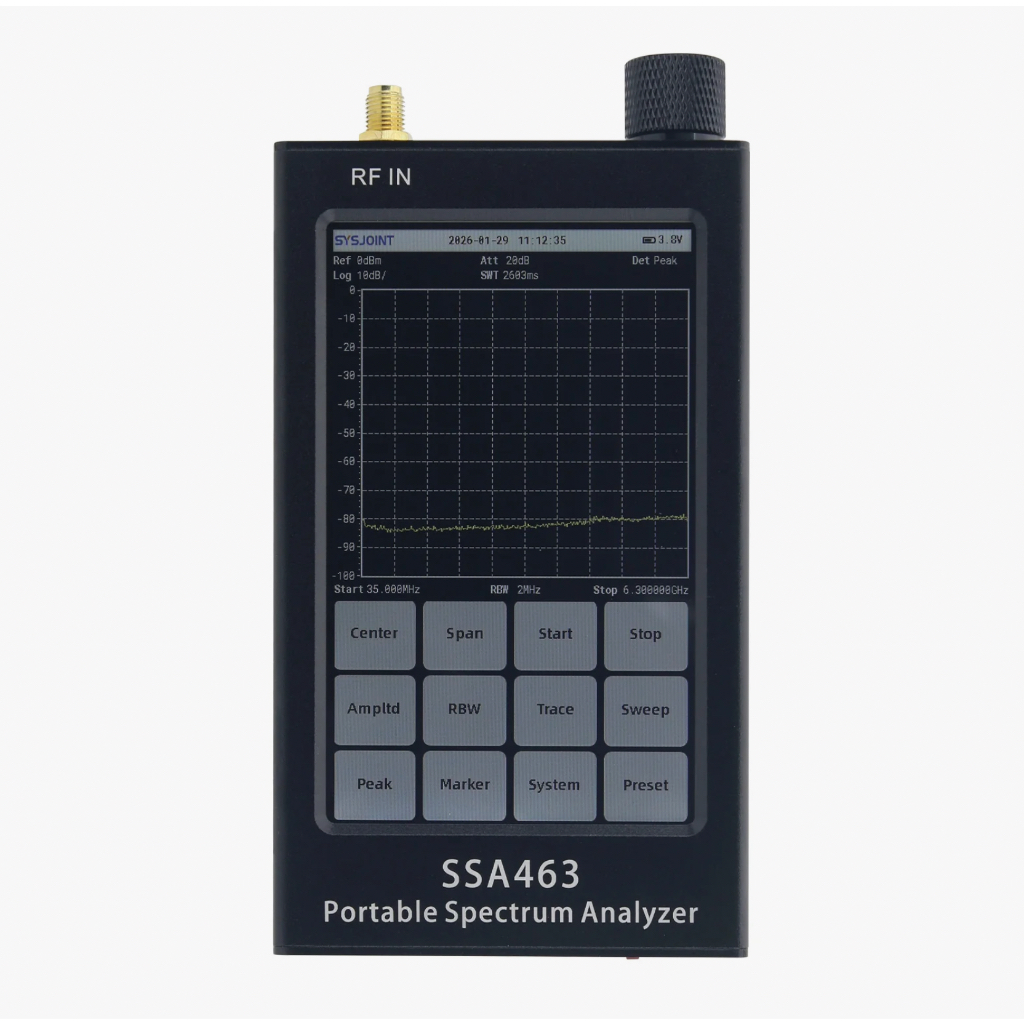

Анализатор спектра SYSJOINT SSA463 35MHz-6.3GHz

Анализатор спектра SYSJOINT SSA463 портативный (4.3"LCD 800*400 Touch, поддерживаемые частоты 35MHz-6.3GHz Portable Spectrum Analyzer)

Портативный анализатор спектра SSA463 использует супергетеродинный метод с частотной разверткой, охватывающий диапазон радиочастот от 35 МГц до 6,3 ГГц, с широким динамическим диапазоном от -110 дБм до +10 дБм и поддерживает три уровня переключаемой разрешающей способности (RBW) — 2 МГц, 250 кГц и 15 кГц, которые можно гибко адаптировать к различным требованиям к измерениям.

Устройство включает в себя высокопроизводительный радиочастотный входной каскад, высоколинейный логарифмический усилитель, малошумящую систему гетеродина и усовершенствованную архитектуру обработки сигналов на промежуточной частоте, что позволяет реализовать возможности настольного спектрометра в компактном портативном корпусе.  Анализатор может быстро и точно анализировать широкополосные и узкополосные сигналы, модулированные сигналы, паразитные сигналы, гармоники и источники помех в частотной области.  Он подходит для обслуживания на месте, проведения научно-исследовательских и опытно-конструкторских работ и отладки, предварительного сканирования на предмет электромагнитной совместимости, тестирования беспроводного покрытия, обучения работе с радиочастотами и других задач.

Анализатор оснащен встроенной таблицей маркеров (многоточечной таблицей маркеров) и функцией анализа разности Δ-маркеров, которая позволяет быстро сравнивать и анализировать многочастотные сигналы. В режиме Waterfall можно наглядно наблюдать за прерывистыми сигналами, скачкообразными изменениями частоты, дрейфом частоты и временными характеристиками помех.

Входной каскад радиочастотного тракта включает в себя прецизионный входной аттенюатор на 30 дБ с максимально допустимой входной мощностью +15 дБм, который эффективно защищает входной каскад от воздействия сильных сигналов.  В то же время оборудование оснащено встроенным генератором сигналов с диапазоном выходных частот от 35 МГц до 6,3 ГГц и уровнем выходного сигнала от -30 дБм до +0 дБм, что соответствует требованиям к тестированию радиочастотных каналов и проверке модулей.

Перед отправкой с завода SSA463 проходит высокоточную калибровку опорной частоты и компенсацию калибровки мощности, что обеспечивает стабильность гетеродина и точность измерений.  В стандартных условиях эксплуатации точность измерения мощности может достигать ±0,5 дБ (типичное значение), что является надёжной гарантией при профессиональных измерениях в радиочастотном диапазоне.

Характеристики: Диапазон частот: 35 МГц~6,3 ГГц Динамический диапазон: -110~ +10 дБм Дисплей: 4,3-дюймовый IPS LCD + резистивный сенсорный экран 800×480 Скорость сканирования: 12 ГГц/с Уровень шума: <-110 дБм Радиочастотный интерфейс: SMA Время автономной работы: 5 часов Зарядка: USB Type-C 5 В RBW: 2M / 250k / 15 кГц Габаритные размеры: 130*75*22 мм Вес нетто: 280 г.

Комплектация: 1 x Анализатор спектра Sysjoint SSA463 1 x Кабель с разъемами SMA(M)-SMA(M) 180 мм  1 x Переходник SMA(F)-to-IPEX(M) 1 x Антенна телескопическая 7X 75 см SMA(M)  1 x Кабель USB-A->Type-C 1 м 1 x Стилус Ø7*119 мм Упаковка: Картонный короб с вложенным картонным футляром Размер: 250*153*50 мм Вес брутто: 670 г.

Широкополосное покрытие и высокий динамический диапазон
SSA463 использует супергетеродинную архитектуру с частотной разверткой, охватывающую широкополосный диапазон измерений от 35 МГц до 6,3 ГГц.
Он обладает широким динамическим диапазоном от -110 дБм до +10 дБм, что позволяет обнаруживать даже слабый сигнал.
Требования к измерениям и анализу сильного сигнала: с несколькими дополнительными настройками RBW его можно использовать для определения разрешения и частоты развертки.
Гибкий выбор скорости, подходящий для различных сценариев радиочастотных испытаний.

Богатый набор функций анализа и визуализации: устройство оснащено встроенной таблицей маркеров (многоточечной таблицей маркеров), функцией анализа разницы ΔMarker и функцией Waterfall (диаграмма «водопад») и другими функциями, которые позволяют эффективно выполнять многочастотное сравнение, анализ полосы пропускания и подавления, а также интуитивно отображать характеристики сигнала с течением времени, такие как прерывистые помехи, скачкообразная перестройка частоты и дрейф частоты, что значительно повышает эффективность анализа.

Портативная конструкция и измерения профессионального уровня
SSA463 объединяет в компактном портативном корпусе высокопроизводительный радиочастотный входной каскад, малошумящую систему гетеродина и высокопроизводительный радиочастотный входной каскад.
Линейный канал обработки промежуточной частоты обеспечивает возможности измерения, сравнимые с настольными спектрометрами.
Металлический корпус и внутренняя конструкция: экранирующая конструкция эффективно подавляет электромагнитные помехи, сочетая в себе сенсорный экран с высокой яркостью и управление с помощью кнопок, позволяющий учитывать внешние факторы, такие как видимость, мобильность и эффективность использования.
