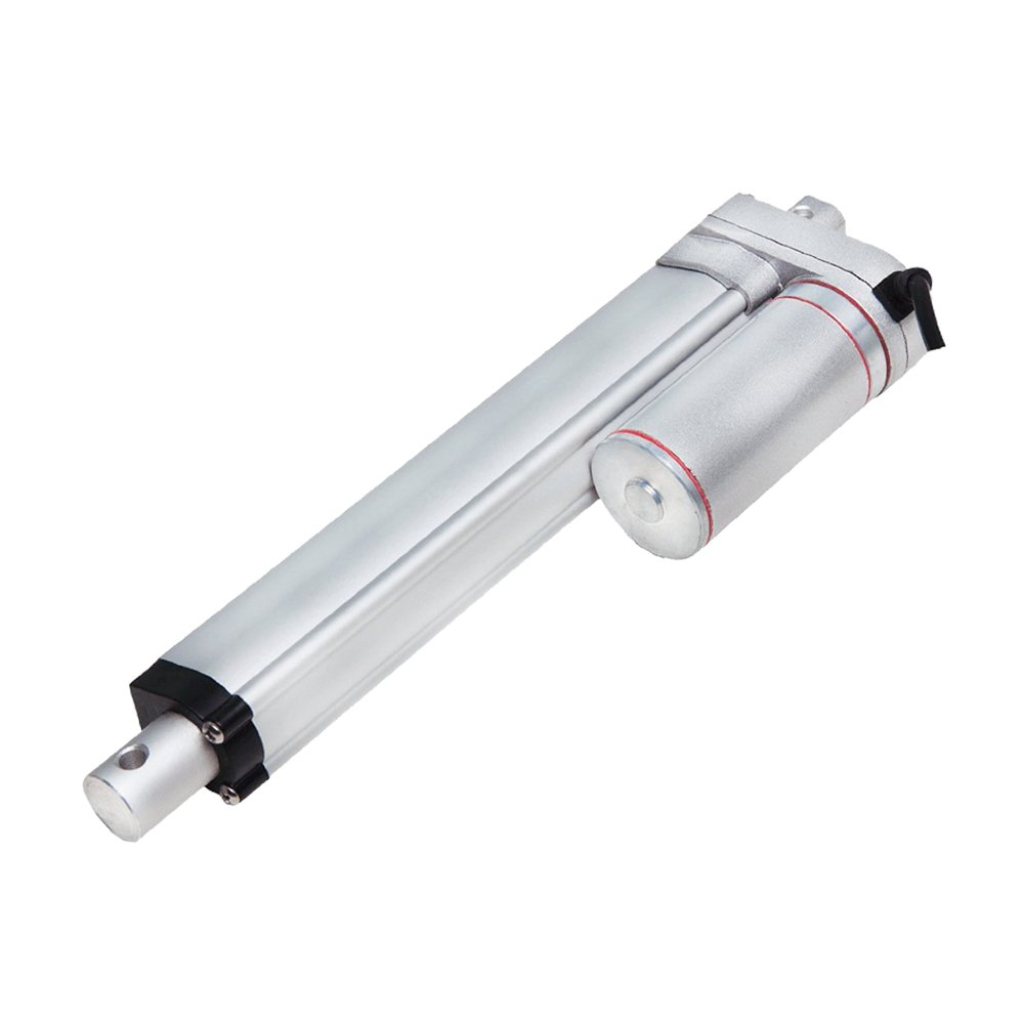

Актуатор линейный TGA-A-DW-500-24-28-640-IP54-10K

Актуатор - универсальный исполнительный механизм, управляемый различными устройствами контроля. Он преобразует механическую энергию в линейное перемещение. Актуатор (линейный привод) широко используется в домашних устройствах управления положением освещения, открытия и закрытия окон или дверей, мебельных створок, в выдвигающихся и убирающихся конструкциях и т.д. Ему находится обширное применение в промышленном оборудовании и автоматике: механические дорожные шлагбаумы, гаражные створки и ворота, малогабаритные подъёмные устройства и краны. В сфере автомобилестроения актуатор часто служит в качестве вспомогательных механизмов, осуществляющих открытие дверей багажных или моторных отсеков. Множество проектов по разработке робототехники и создании самодельных электронных механизмов также нуждаются в помощи актуаторов.

Характеристики: Модель: GA-A-DW-500-24-28-640-IP54-10K штоковый линейный актуатор Напряжение питания: 24 вольт постоянного тока Максимальная нагрузка: 50 килограмм (500 Ньютонов) Длина хода поршня: 500 мм Скорость хода поршня: 28 мм в секунду Расположение мотора: параллельное Редуктор: механический Шестерни редуктора: металлические Рабочий цикл: 10% Обратная связь: встроенный потенциометр 10 кОм Защитный корпус из алюминиевого сплава Рабочая температура: -20°С ~ +65°С Индекс пыле-влагозащиты: IP54; Компактная конструкция; Размеры: Вес нетто:

Комплектация: 1х Актуатор GA-A-DW-500-24-28-640-IP54-10K Упаковка: Материалы: - Размеры: - Вес брутто: -

Конструкция механизма актуатора

Электрический мотор постоянного тока соединяется с направляющей осью выдвижного штока при помощи редуктора, представляющего из себя шестерёнчатый механизм. Редуктор влияет на изменение соотношения крутящего момента и скорости вращения между мотором и направляющей осью, снижая скорость перемещения штока (поршня) актуатора и обеспечивая необходимое усилие. Выдвижной/втягивающий шток приводится в действие с использованием передачи "винт-гайка". При этом "гайка" неподвижно соединена со штоком, и установлена на винтовую направляющую ось. Вращение оси против или по часовой стрелке вызывает линейное движение штока по всей доступной длине (рабочей области).

Обобщённый пример конструкции актуатора

Основание и шток актуатора крепятся к поверхностям монтажным кронштейном.

Управление

Выдвижение или втягивание поршня (штока) достигается сменой направления вращения винтовой оси. Для этого достаточно просто изменить полярность питающего напряжения коллекторного мотора, поменяв местами подключенные к контактам двигателя провода питания. Можно автоматизировать процесс контроля, применив в качестве управления релейные модули или аналогичные автоматические переключатели.

Рабочий цикл

Под рабочим циклом подразумевается доля времени безостановочной работы актуатора от общей продолжительности полного цикла, также именуемая коэффициентом нагрузки актуатора. В большинстве случаев, коэффициент универсальных актуаторов варьируется от 10 до 25 процентов. Показатель рабочего цикла равный 10% означает, что актуатор способен непрерывно проработать в течение 1 минуты из каждых 10.
