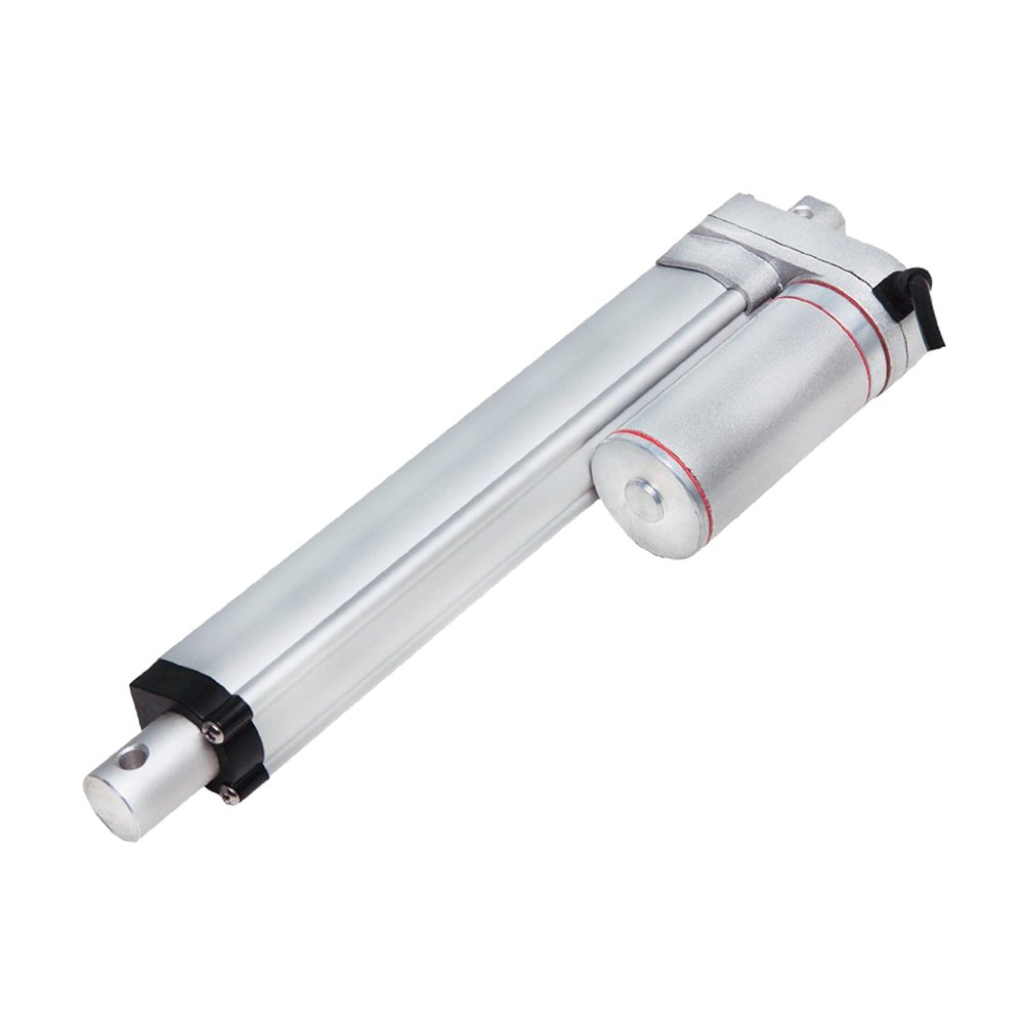

Актуатор линейный TGA-A-DW-300-24-28-440-IP54-10K

Штоковый Линейный актуатор TGA-A-DW-300-24-28-440-IP54-10K

Технические характеристики:

• Максимальная нагрузка: 60 килограмм, 600 Ньютонов;
• Ход поршня: 300 мм
• Скорость хода поршня: 28 мм в секунду;
• Питание: 24 вольт постоянного напряжения;
• Защитный корпус из алюминиевого сплава;
• Редуктор: механический;
• Шестерни редуктора: металлические;
• Рабочий цикл: 10%;
• Рабочая температура: -20...+65°С;
• Степень защиты: IP54;
• Компактная конструкция;
• Расположение мотора: параллельное
• Потенциометр: да

Применение

Линейные приводы (актуаторы) широко используются в домашних устройствах управления положением освещения, открытия и закрытия окон или дверей, мебельных створок, в выдвигающихся и убирающихся конструкциях и т.д. Актуаторы находят активное применение в промышленном автоматическом оборудовании: механические дорожные шлагбаумы, гаражные створки и ворота, малогабаритные подъёмные устройства и краны. Актуаторы нередко встречаются в автомобильной сфере в качестве механизмов, осуществляющих открытие дверей багажных или моторных отсеков. К их помощи прибегают в разработке робототехники или в создании самодельных электронных механизмов.

Конструкция

Актуатор - универсальное исполнительное устройство, управляемое устройствами контроля. Оно преобразует механическую энергию в линейное перемещение.

Коллекторный (щёточный) мотор постоянного напряжения соединён с направляющей осью при помощи редуктора, представляющего из себя шестерёнчатый механизм. Редуктор влияет на изменение соотношения крутящего момента и скорости вращения между мотором и направляющей осью, снижая скорость перемещения штока (поршня) актуатора и обеспечивая необходимое усилие.

Выдвижной/втягивающий шток приводится в действие с использованием передачи "винт-гайка". При этом "гайка" неподвижно соединена со штоком, и установлена на винтовую направляющую ось. Вращение оси против или по часовой стрелке вызывает линейное движение штока по всей доступной длине (рабочей области).

Изображение примерной конструкции актуатора

Основание и шток актуатора крепятся к поверхностям монтажным кронштейном.

Управление

Выдвижение или втягивание поршня (штока) достигается сменой направления вращения винтовой оси. Для этого достаточно просто изменить полярность питающего напряжения коллекторного мотора, поменяв местами подключенные к контактам двигателя провода питания. Можно автоматизировать процесс контроля, применив в качестве управления релейные модули или аналогичные автоматические переключатели.

Рабочий цикл

Под рабочим циклом подразумевается доля времени безостановочной работы актуатора от общей продолжительности полного цикла, также именуемая коэффициентом нагрузки актуатора. В большинстве случаев, коэффициент универсальных актуаторов варьируется от 10 до 25 процентов. Показатель рабочего цикла равный 10% означает, что актуатор способен непрерывно проработать в течение 1 минуты из каждых 10.
