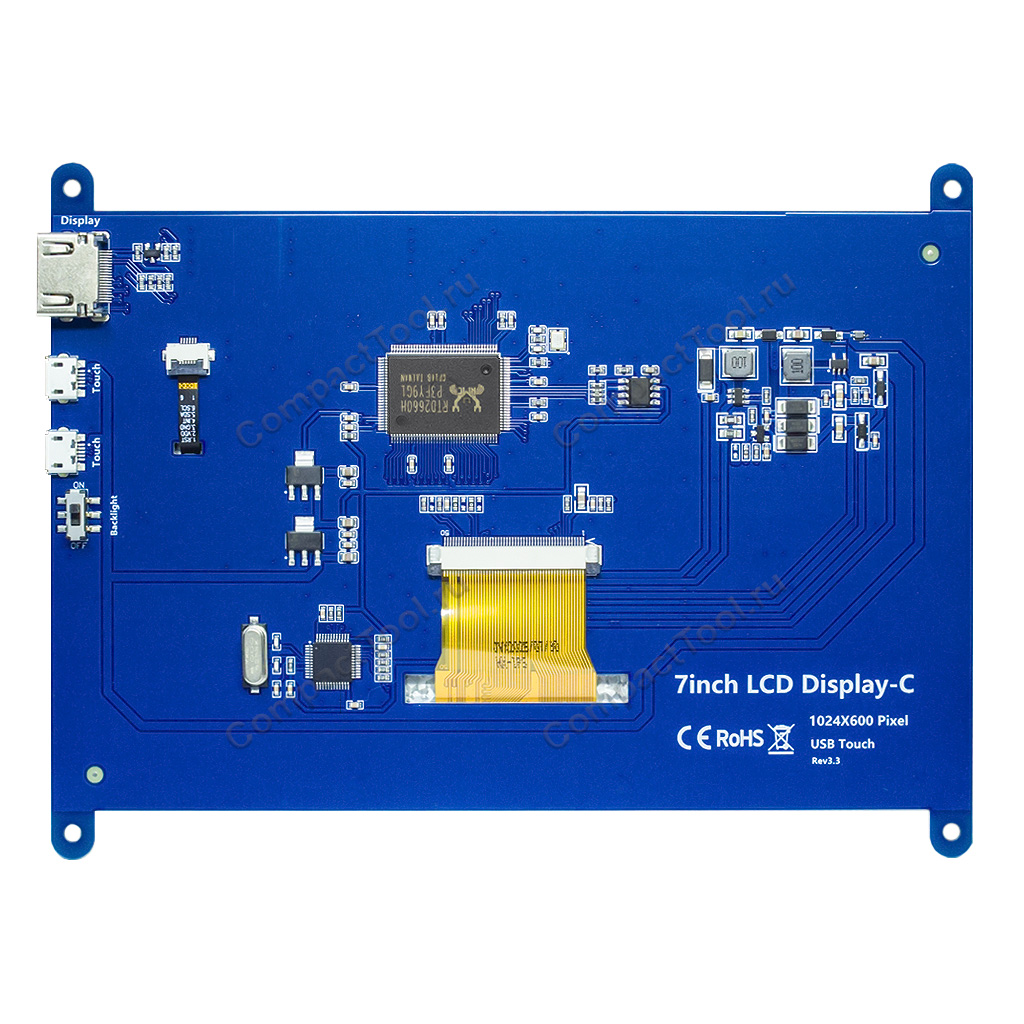

7.0'' Дисплей сенсорный IPS TFT 1024х600 HDMI/USB MPI7002(C)
Арт. 17270
6 480 ₽
менее 10 шт.
Описание
Модель: MPI7002(C) / аналог
Энергопотребление: 5В/400мА DC (рекомендуется 5В/1А)
Экран: ЖК-матрица TFT-IPS, диагональ 7.0" дюймов, 1024 х 600 графических точек, WSVGA (поддержка 1920x1080 с понижающим масштабированием, даунсэмплинг)
Соотношение сторон: 128:75, Цветовая палитра: 16.7 млн. оттенков
Контрастность: 800:1, Яркость: 330 кд/м2, Время отклика: 25 мсек
Углы обзора: П80° х Л80° х В80° х Н80°
Активная область: 154.21 х 85.92мм
Подсветка: 18 белых светодиодов, LED, напряжение 9.6В
Сенсорная панель: ёмкостная, одновременных касаний: до 5
Цифровой приёмник: RTD2660H Realtek
Интерфейсы: порт HDMI вход цифрового аудио/видео, порт microUSB (Touch): питание, сенсорная панель (разъёмы Touch#1 и Touch#2 равнозначно поддерживают обе функции)
Программная совместимость: Raspbian, Ubuntu, Kali Linux, Debian, Fedora, Kodi, Windows 7/8/8.1/10/10 IoT, Android и др.
Аппаратная совместимость: настольные ПК, портативные ПК, мини-ПК, аудио и видео проигрыватели, игровые консоли, TV-боксы, и т.д.
Температура эксплуатации: -20°С...+70°С, хранения: -30°С...+80°С
Размеры: 165 х 125 х 15 мм
Вес нетто: 240 г.
Энергопотребление: 5В/400мА DC (рекомендуется 5В/1А)
Экран: ЖК-матрица TFT-IPS, диагональ 7.0" дюймов, 1024 х 600 графических точек, WSVGA (поддержка 1920x1080 с понижающим масштабированием, даунсэмплинг)
Соотношение сторон: 128:75, Цветовая палитра: 16.7 млн. оттенков
Контрастность: 800:1, Яркость: 330 кд/м2, Время отклика: 25 мсек
Углы обзора: П80° х Л80° х В80° х Н80°
Активная область: 154.21 х 85.92мм
Подсветка: 18 белых светодиодов, LED, напряжение 9.6В
Сенсорная панель: ёмкостная, одновременных касаний: до 5
Цифровой приёмник: RTD2660H Realtek
Интерфейсы: порт HDMI вход цифрового аудио/видео, порт microUSB (Touch): питание, сенсорная панель (разъёмы Touch#1 и Touch#2 равнозначно поддерживают обе функции)
Программная совместимость: Raspbian, Ubuntu, Kali Linux, Debian, Fedora, Kodi, Windows 7/8/8.1/10/10 IoT, Android и др.
Аппаратная совместимость: настольные ПК, портативные ПК, мини-ПК, аудио и видео проигрыватели, игровые консоли, TV-боксы, и т.д.
Температура эксплуатации: -20°С...+70°С, хранения: -30°С...+80°С
Размеры: 165 х 125 х 15 мм
Вес нетто: 240 г.
Комплектация

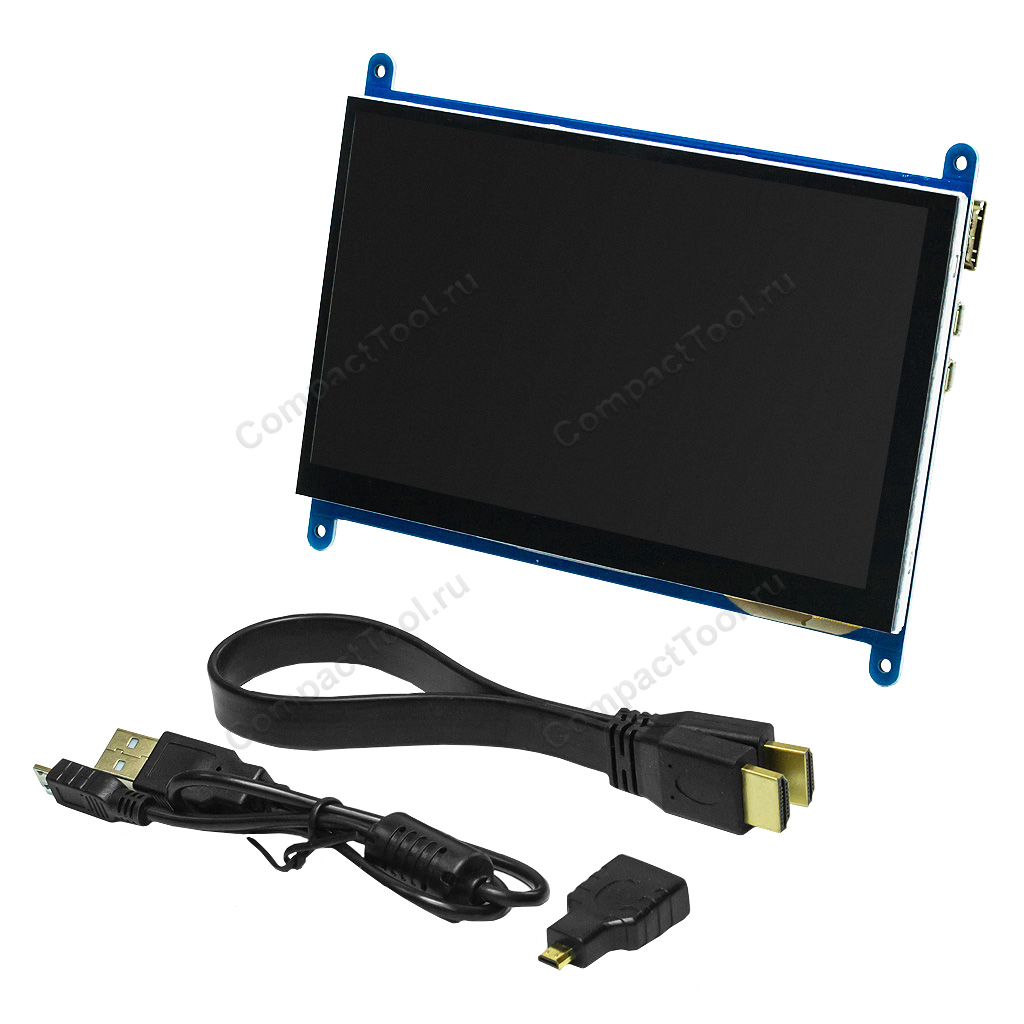

1х Дисплей сенсорный MPI7002(C)
1x Переходник-кабель HDMI/HDMI
1x Переходник HDMI/micro HDMI
1x Переходник-кабель USB-A/micro USB-B
1x Крепёжные элементы и стойки
Упаковка
Картонный короб, вкладка из вспененного полиэтилена
Размеры: 212 х 148 х 53мм
Вес брутто: 390 г.
1х Дисплей сенсорный MPI7002(C)
1x Переходник-кабель HDMI/HDMI
1x Переходник HDMI/micro HDMI
1x Переходник-кабель USB-A/micro USB-B
1x Крепёжные элементы и стойки
Упаковка
Картонный короб, вкладка из вспененного полиэтилена
Размеры: 212 х 148 х 53мм
Вес брутто: 390 г.
Внимание! Мини-ПК Raspberry Pi не входит в комплектацию
Примеры подключения к Мини-ПК Raspberry Pi
Вариант с Raspberry Pi 4B / 5
Вариант с Raspberry Pi 3B/3B+
Распиновка разъёмов экранного модуля 7.0" LCD IPS TFT
Порт HDMI
| Номер | Обозначение | Назначение |
| 1 | TMDS Data2+ | Плюсовая (+) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
| 2 | TMDS Data2 Shield | Общий ноль |
| 3 | TMDS Data2- | Минусовая (-) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
| 4 | TMDS Data1+ | Плюсовая (+) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 5 | TMDS Data1 Shield | Общий ноль |
| 6 | TMDS Data1- | Минусовая (-) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 7 | TMDS Data0+ | Плюсовая (+) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
| 8 | TMDS Data0 Shield | Общий ноль |
| 9 | TMDS Data0- | Минусовая (-) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
| 10 | TMDS Clock+ | Плюсовая (+) сторона канала синхронизации дифференциальной пары данных TMDS |
| 11 | TMDS Clock Shield | Общий ноль |
| 12 | TMDS Clock- | Минусовая (-) сторона канала синхронизации дифференциальной пары данных TMDS |
| 13 | CEC | Нет подключения |
| 14 | Reserved(N.C.) | Нет подключения |
| 15 | SCL | Канал обмена данными DDC, сигнал тактирования SCL шины I2C |
| 16 | SDA | Канал обмена данными DDC, сигнал данных SDA шины I2C |
| 17 | DDC/CEC Ground | Общий ноль |
| 18 | +5V Power | Питание |
| 19 | Hot Plug Detect | Сигнал "горячего" подключения |
Порт microUSB#1 и microUSB#2
| Номер | Обозначение | Назначение |
| 1 | VUSB | +5В, питание |
| 2 | D- | Минусовая линия шины данных USB (сенсорная панель) |
| 3 | D+ | Плюсовая линия шины данных USB (сенсорная панель) |
| 4 | NC | Нет подключения |
| 5 | GND | Общий ноль |
Документация и ПО
- Спецификация графической матрицы (англ., PDF)
- Мультисистемный драйвер LCD-SHOW (LCD7C-SHOW)
Примечания к настройке ОС Raspbian
Для платформы Raspberry Pi 4 с операционной системой Raspbian (дата выхода образа после 2021-10-30, например Bullseye), в файле config следует изменить строку "dtoverlay = vc4-kms-v3d" на "dtoverlay = vc4-fkms-v3d". В исходном значении это может вызвать ошибку запуска. В операционной системе Raspbian Buster необходимо закомментировать "dtoverlay = vc4-fkms-V3D" добавлением символа # в начало строки.
