Технические характеристики
- Модель: RM520N-GL 5G DONGLE (B) Waveshare
- Напряжение питания: 5~12В DC
- Потребляемый ток, макс.: 2А
- Модуль сотовой связи 5G/4G: Quectel RM520N-GL 3GPP R16 с оптимизацией для IoT/eMBB в форм-факторе M.2 Key-B
- Диапазон частот: ниже 6 ГГц (Sub-6)
- 5G New Radio SA (автономный режим): n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
- 5G New Radio NSA (неавтономный режим): n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
- LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
- LTE-TDD: B34, B38, B39, B40, B41, B42, B43, B48
- LAA: B46
- WCDMA: B1, B2, B4, B5, B8, B19
- Скорость трансляции сигнала
- 5G SA: приём 2.4 Гб/с, передача 900 Мб/с
- 5G NSA: приём 3.4 Гб/с, передача 550 Мб/с
- LTE: приём 1.6 Гб/с, передача 200 Мб/с
- UMTS: приём 42 Мб/с, передача 5.76 Мб/с
- Регион/Оператор: Глобальный
- Модуль спутниковой навигации (GNSS): GPS, GLONASS, BDS, Galileo, QZSS (встроенный)
- Коммуникационные протоколы: TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0
- СМС-сообщения: поддерживаются режимы MT, MO, CB, Text и PDU
- Антенна: порт 4x RPSMA-Male + 4x антенна RPSMA-Female
- Карта SIM: Mini-SIM (2FF) и eSIM (программное переключение)
- Метод управления: АТ команды
- Порты и разъёмы
- USB Type-C: USB3.2 Gen 1, питание устройства и обновление ПО
- DC35135: питание устройства
- Индикация: питание, состояние сети
- Корпус: из алюминиевого сплава с матовым покрытием, поддерживающий настольный или настенный монтаж
- Поддержка хост-систем: настольный ПК/ ноутбук, SBC-платформа (Raspberry Pi, Jetson Nano и др.)
- Поддержка ОС: Windows / Linux / Android
- Совместимость с другими радиомодулями: RM500U-CNV, RM500Q-GL 5G HAT, RM502-AE 5G HAT, RM530N-GL, SIM8200EA-M2, SIM8202G-M2, SIM8262E-M2, SIM8262A-M2, серия FM650XX
- Рабочая температура: -30°С ~ +75°С
- Вес брутто: 290г

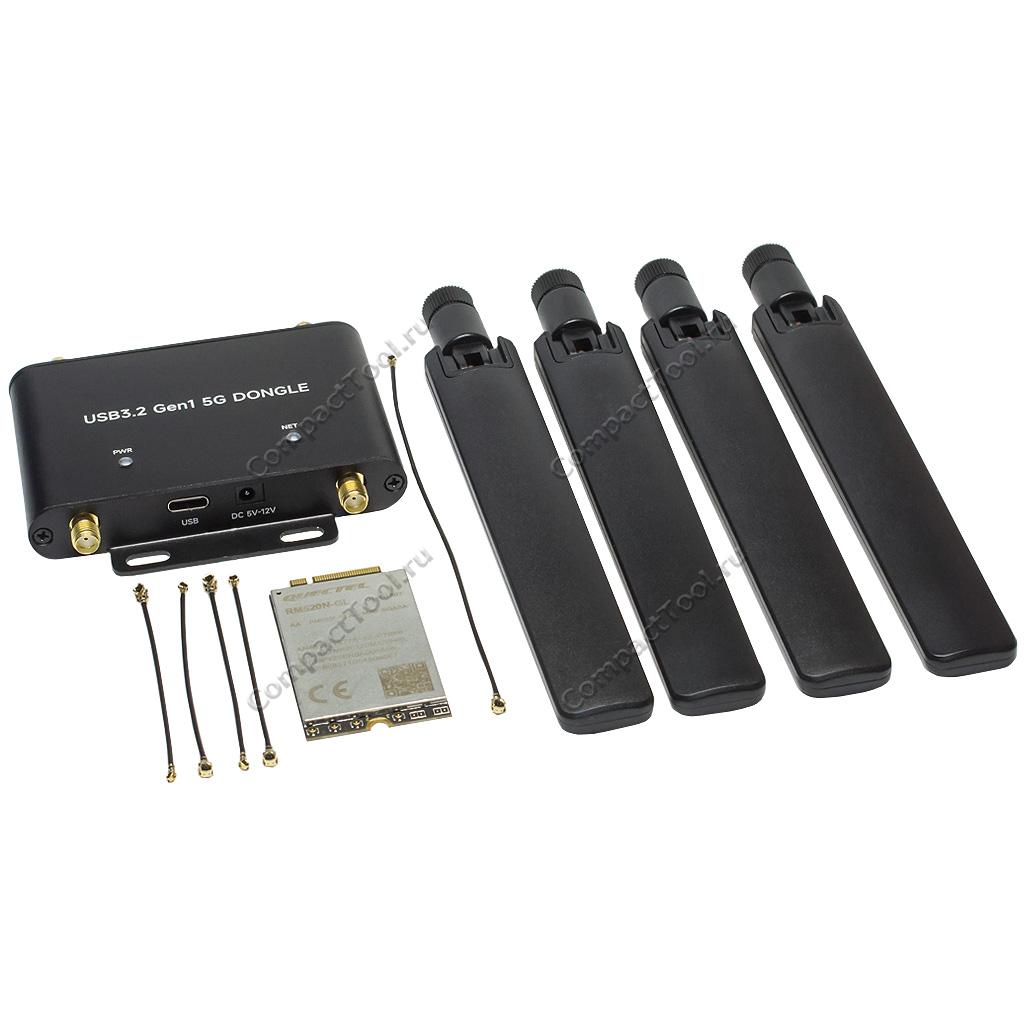

Комплектация
- 1x Донгл 5G USB 3.2 DONGLE
- 1х Модуль Quectel RM520N-GL M.2 Key-B
- 4x Антенна 5G
- 1х Кабель USB3.2 Type-A/Type-C 1м
- 1х Кабель USB Type-A/DC3.5*1.35mm 1м
- 4х Кабель-адаптер IPEX 6см
- 4х Кабель-адаптер IPEX 13см
- 1х Термопрокладка
- 4х Защитный копачок для SMA-коненктора
Обратите внимание!
Устройство поставляется в разобранном виде. Для нормальной работы 5G-донгла требуется сборка всех его компонентов и предварительная настройка параметров встроенного программного обеспечения.

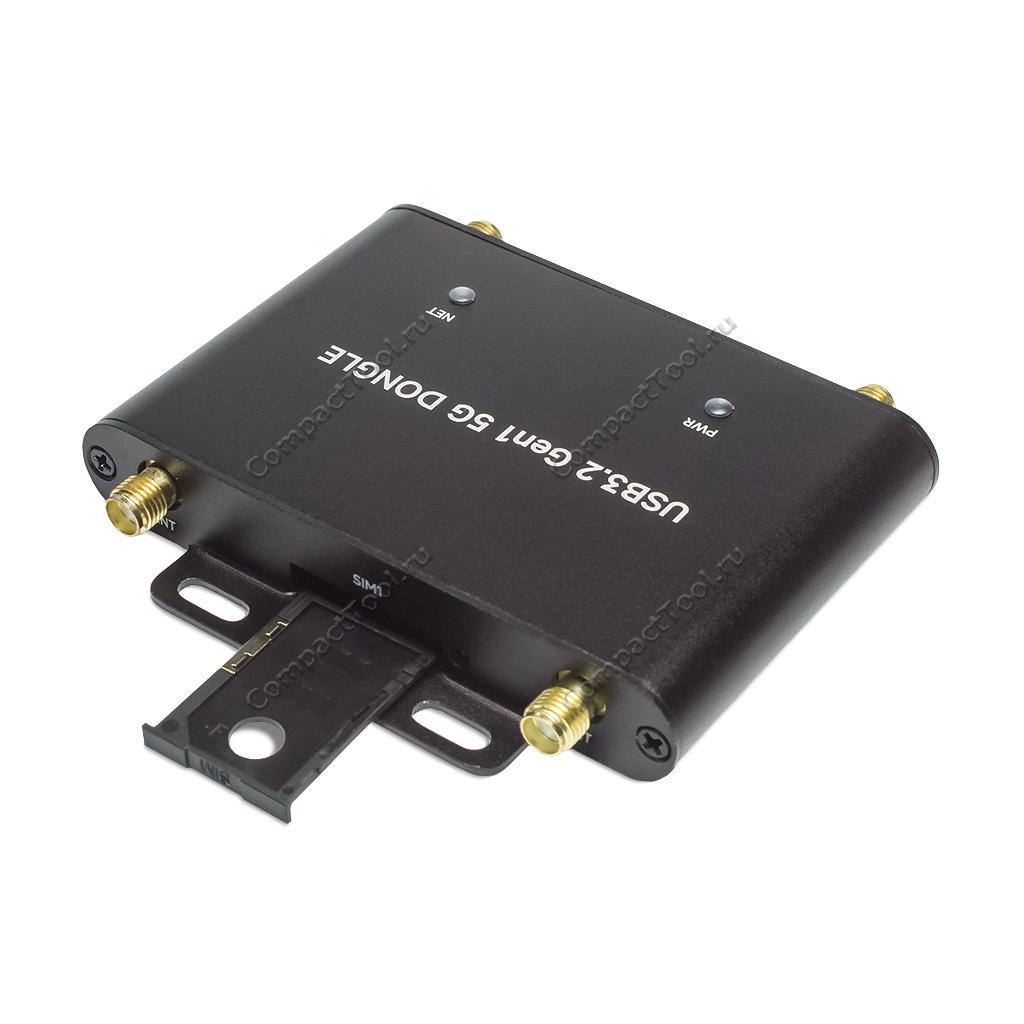

RM520N-GL 5G USB3.2 DONGLE (B) Waveshare — универсальное, компактное и простое в использовании устройство, поддерживающее новейший стандарт сотовой связи 5G с улучшенной скоростью передачи информации по радиоканалам, дополнительно содержащее функцию спутниковой навигации в системах GPS, GLONASS, BDS, Galileo, QZSS, совместимое с настольными, портативными, одноплатными компьютерами (в том числе SBC Raspberry Pi, NVIDIA Jetson Nano) и другим оборудованием под управлением операционной системы Windows, Linux или Android. 5G USB-модем легко собирается, подключается к хост-системе и настраивается через интерфейс командной строки (CLI) благодаря использованию метода ввода/вывода текстовых АТ команд, разработанных Quectel для серии модулей RG50xQ и RG5xxQ.

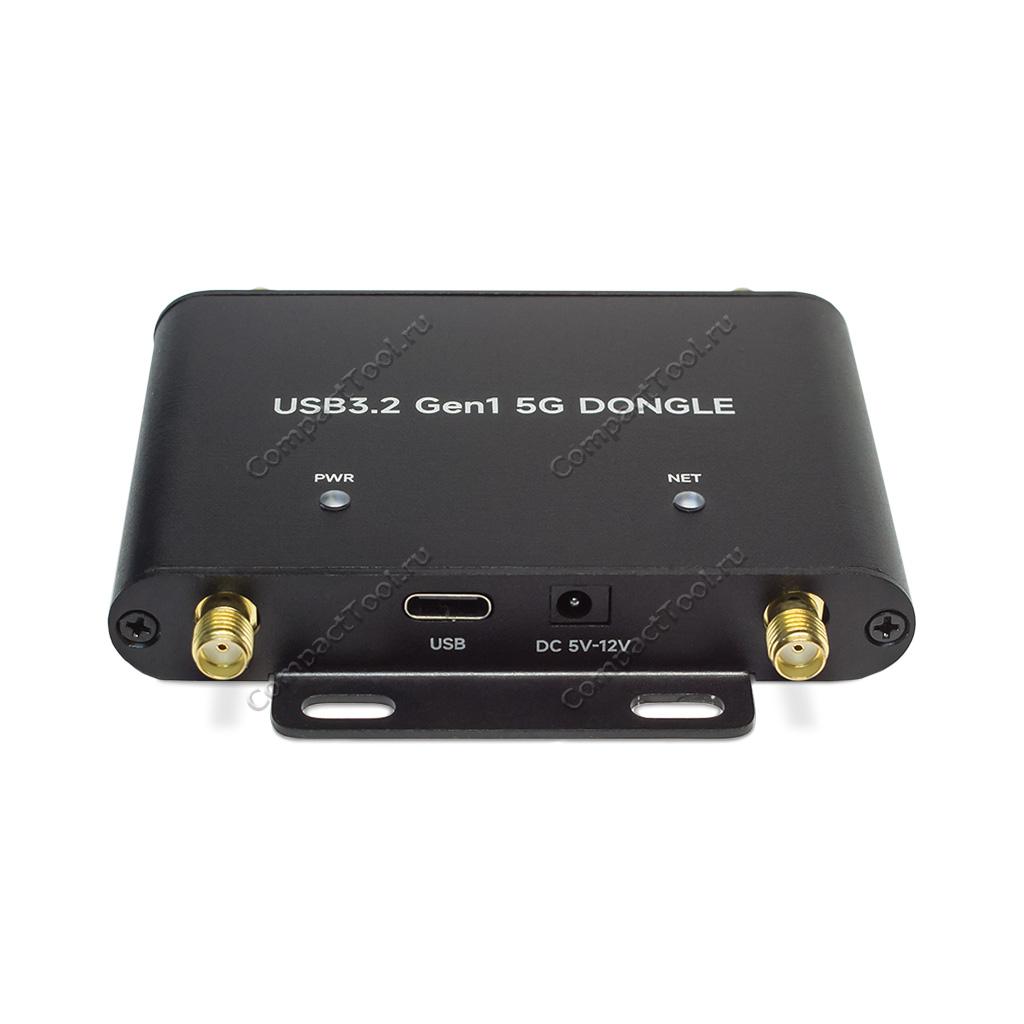

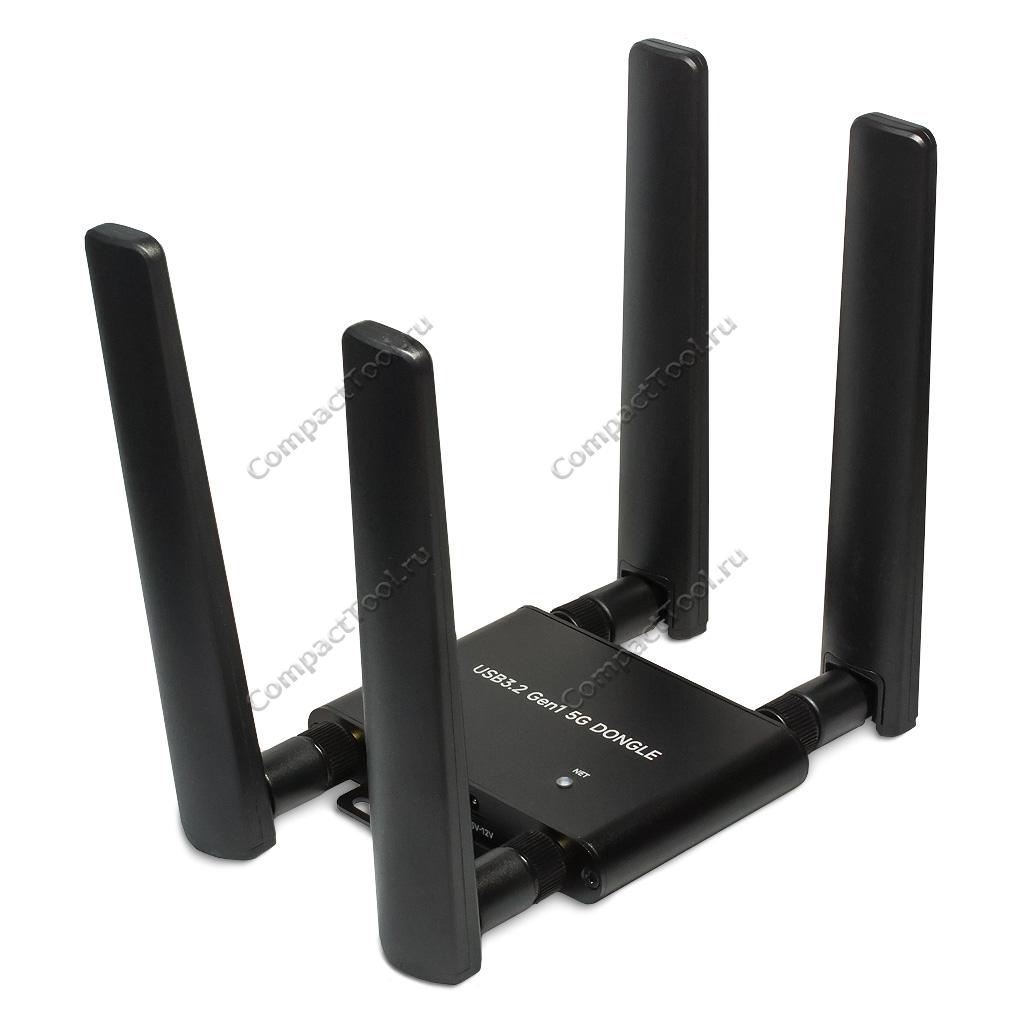

Стабильное и надежное беспроводное соединение в сетях 5G / LTE обеспечивается специальным дизайном устройства с 4-мя внешними антеннами 5G RPSMA. Встраиваемый модуль сотовой связи Quectel RM520N-GL имеет форм-фактор M.2 Key-B. Несущая плата USB-донгла с ответным коннектором также совместима с другими радиомодулями серий SIM82XX, RM5XX и FM650XX с физическими размерами 3042/3052, выполненными в аналогичном форм-факторе. Абонентская идентификация предусматривается на выбор одной СИМ-картой Mini-SIM или eSIM через настройку ПО. Для отображения состояний нормального функционирования и сигналов сетевого соединения, на верхней части корпуса размещены два светодиодных индикатора. Модем 5G/4G оснащается портами DC35135 напряжения питания 5~12В и USB3.2 Gen 1 Type-C напряжения питания 5В / коммуникации с хост-системой.
Пользовательские интерфейсы
Диаграмма разводки контактов внутреннего коннектора M.2 Key-B
Диаграмма отображает функциональное назначение всех контактов внутреннего коннектора M.2 Key-B. Диаграмма предназначается для выявления возможных аппаратных конфликтов при использовании платы USB 5G-донгла с другими радиомодулями 5G/4G.
Физические размеры, мм
Документация и ПО
- Инструкция пользователя (англ., web-ресурс)
- Спецификация и демонстрационные программы (web-ресурс)
