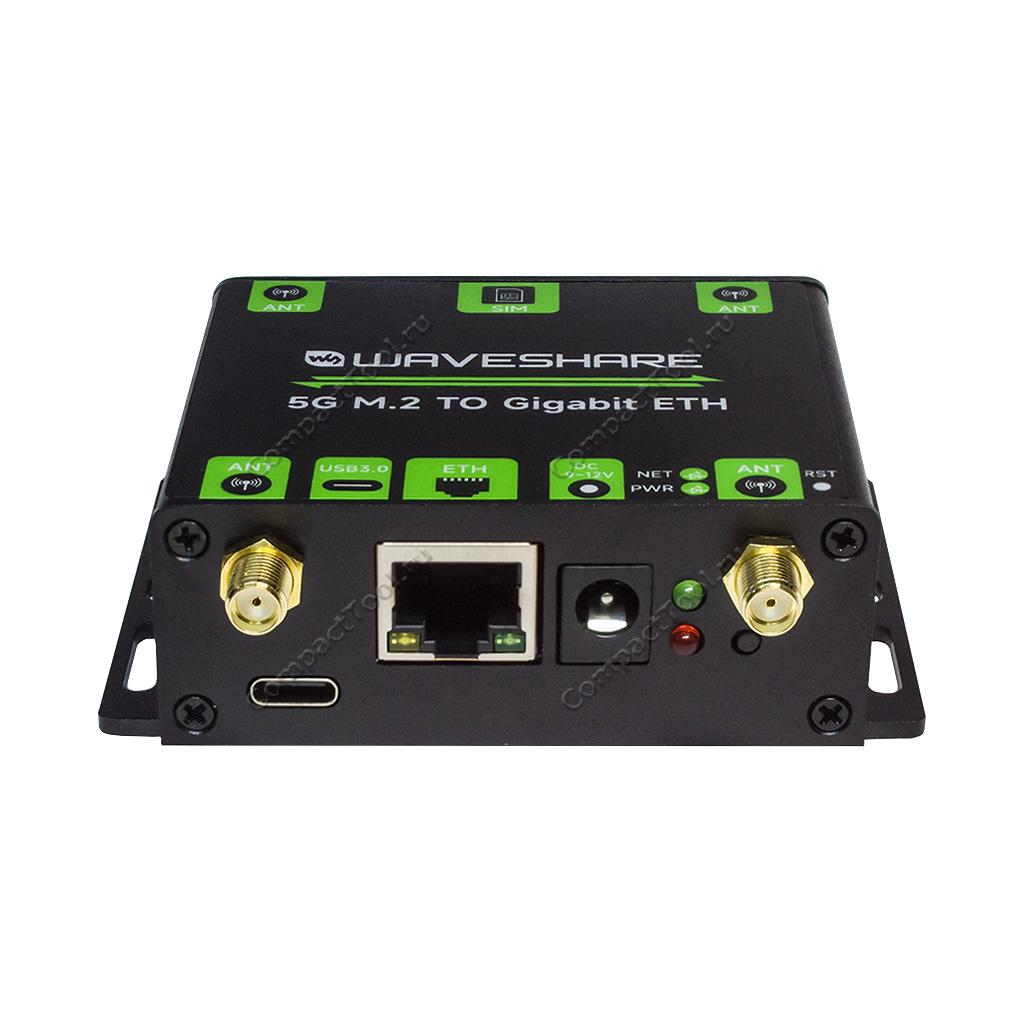

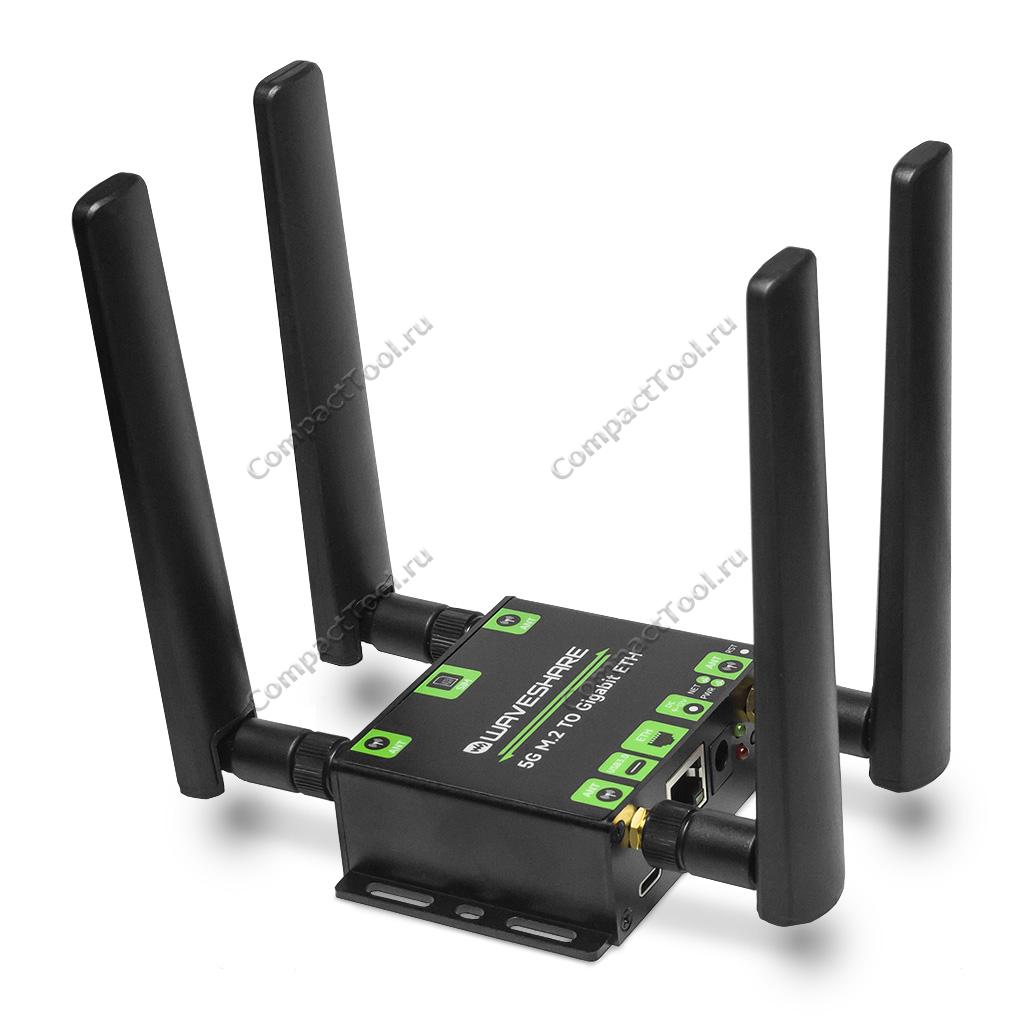

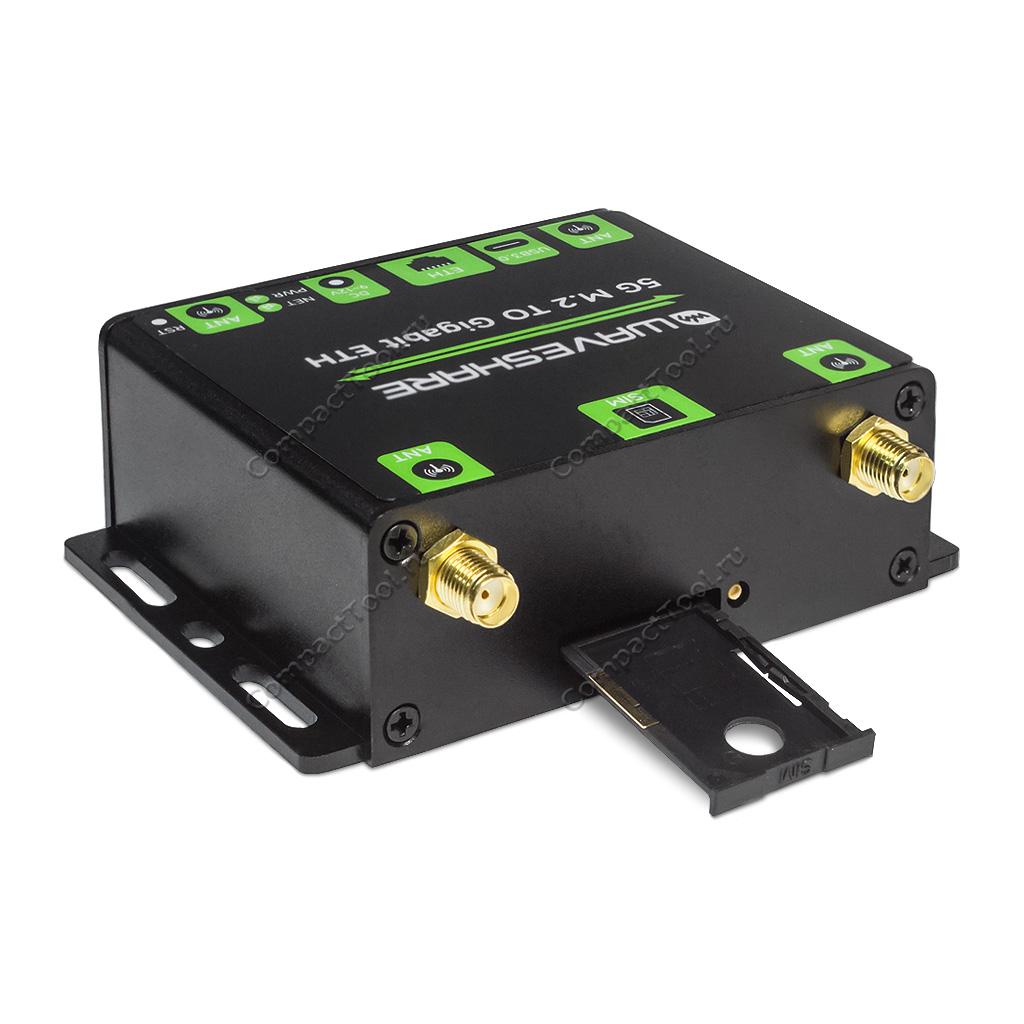

5G LTE Ethernet USB3.1 Донгл сотовой связи с модулем Quectel RM520N-GL

Технические характеристики

• Модель: RM520N-GL 5G M.2 TO ETH Waveshare
• Напряжение питания: 5~12В DC
• Потребляемый ток, макс.: 2А
• Модуль сотовой связи 5G/4G: Quectel RM520N-GL 3GPP R16 с оптимизацией для IoT/eMBB в форм-факторе M.2 Key-B
• Диапазон частот: ниже 6 ГГц (Sub-6)
  • 5G New Radio SA (автономный режим): n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
  • 5G New Radio NSA (неавтономный режим): n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
  • LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
  • LTE-TDD: B34, B38, B39, B40, B41, B42, B43, B48
  • LAA: B46
  • WCDMA: B1, B2, B4, B5, B8, B19
• Скорость трансляции сигнала
  • 5G SA: приём 2.4 Гб/с, передача 900 Мб/с
  • 5G NSA: приём 3.4 Гб/с, передача 550 Мб/с
  • LTE: приём 1.6 Гб/с, передача 200 Мб/с
  • UMTS: приём 42 Мб/с, передача 5.76 Мб/с
• Регион/Оператор: Глобальный
• Модуль спутниковой навигации (GNSS): GPS, GLONASS, BDS, Galileo, QZSS (встроенный)
• Коммуникационные протоколы: TCP/IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0
• СМС-сообщения: поддерживаются режимы MT, MO, CB, Text и PDU
• Антенна: порт 4x SMA-Female + 4x антенна 5G SMA-Male
• Карта SIM: Mini-SIM (2FF)
• Метод управления: АТ команды
• Сетевой контроллер: RTL8125 1Gb Ethernet
• Порты и разъёмы
  • USB Type-C: USB3.1 Gen 1, питание устройства и обновление ПО
  • DC35525: питание устройства
  • RJ-45: коммуникация
• Индикация: питание, состояние сети
• Корпус: из алюминиевого сплава с матовым покрытием, поддерживающий настольный или настенный монтаж
• Поддержка хост-систем: настольный ПК / ноутбук, SBC-платформа (Raspberry Pi, Jetson Nano и др.)
• Поддержка ОС: Windows / Linux / Android
• Совместимость с другими радиомодулями: RM500U-CNV, RM500Q-GL 5G HAT, RM502Q-AE 5G HAT, RM530N-GL, SIM8200EA-M2, SIM8202G-M2, SIM8262E-M2, SIM8262A-M2, серия FM650XX
• Размеры: 86.2 х 61.5 х 27.2мм (без антенны)
• Рабочая температура: -30°С ~ +75°С
• Вес брутто: 430г

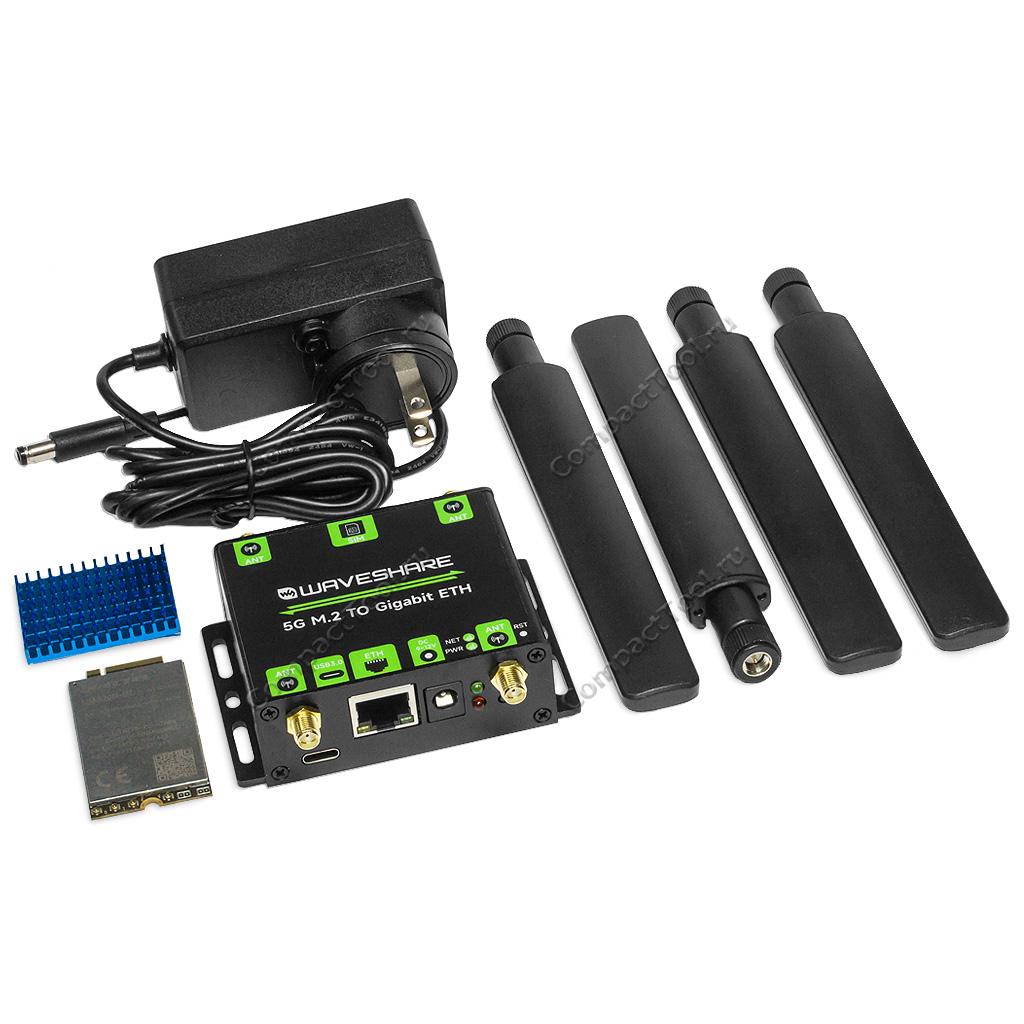

Комплектация

• 1x Донгл 5G M.2 TO ETH
• 1х Модуль Quectel RM520N-GL M.2 Key-B
• 4x Антенна 5G
• 1х Кабель USB3.2 Type-A/Type-C 1м
• 1х Сетевой адаптер 100~240В 0.8А / 12В 2А с вилкой стандарта US-plug
• 1х Радиатор

RM520N-GL 5G M.2 TO ETH Waveshare — универсальное, компактное и простое в использовании устройство, поддерживающее новейший стандарт сотовой связи 5G с улучшенной скоростью передачи информации по радиоканалам, дополнительно содержащее функцию спутниковой навигации в системах GPS, GLONASS, BDS, Galileo, QZSS, совместимое с настольными, портативными, одноплатными компьютерами (в том числе SBC Raspberry Pi, NVIDIA Jetson Nano) и другим оборудованием под управлением операционной системы Windows, Linux или Android. Модем 5G ETH+USB.1 легко собирается, подключается к хост-системе и настраивается через интерфейс командной строки (CLI) благодаря использованию метода ввода/вывода текстовых АТ команд, разработанных Quectel для серии модулей RG50xQ и RG5xxQ.

Стабильное и надежное беспроводное соединение в сетях 5G / LTE обеспечивается специальным дизайном устройства с 4-мя внешними антеннами 5G RPSMA. Встраиваемый модуль сотовой связи Quectel RM520N-GL имеет форм-фактор M.2 Key-B. Несущая плата USB-донгла с ответным коннектором также совместима с другими радиомодулями серий SIM82XX, RM5XX и FM650XX с физическими размерами 3042/3052, выполненными в аналогичном форм-факторе. Абонентская идентификация предусматривается СИМ-картой Mini-SIM (2FF). Для отображения состояний нормального функционирования и сигналов сетевого соединения, на боковой части корпуса размещены два светодиодных индикатора. Модем 5G/4G оснащается портами DC5521 напряжения питания 9~12В, USB3.1 Type-C напряжения питания 5В / коммуникации с хост-системой и сетевым гнездом RJ45 Gigabit Ethernet, также предназначенным для коммуникации. Возможно одновременное использование обоих каналов коммуникации при условии поддержки этой опции модулем 5G сотовой связи. Для Quectel RM520N-GL взаимодействие с хостом доступно только по одному каналу на выбор пользователя.

Пользовательские интерфейсы

Диаграмма разводки контактов внутреннего коннектора M.2 Key-B

Диаграмма отображает функциональное назначение всех контактов внутреннего коннектора M.2 Key-B. Диаграмма предназначается для выявления возможных аппаратных конфликтов при использовании платы USB 5G-донгла с другими радиомодулями 5G/4G.

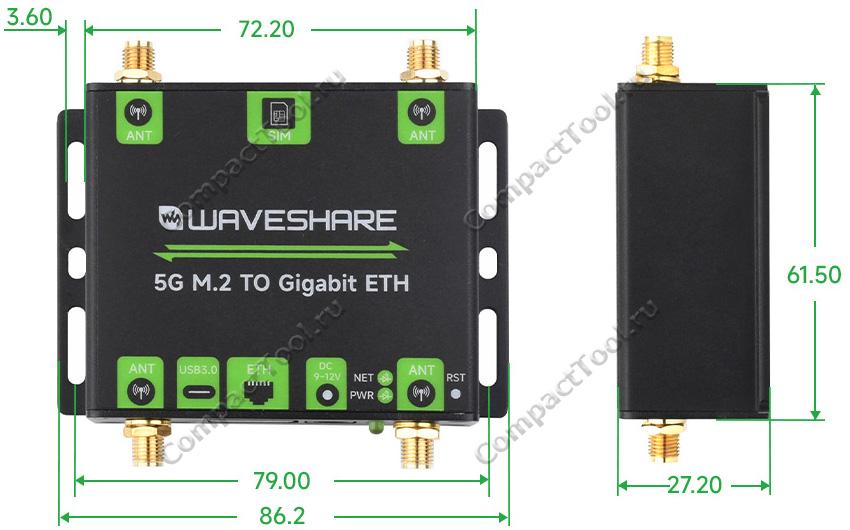

Физические размеры, мм

Документация и ПО

1. Инструкция пользователя (англ., web-ресурс)
2. Спецификация и демонстрационные программы (web-ресурс)
