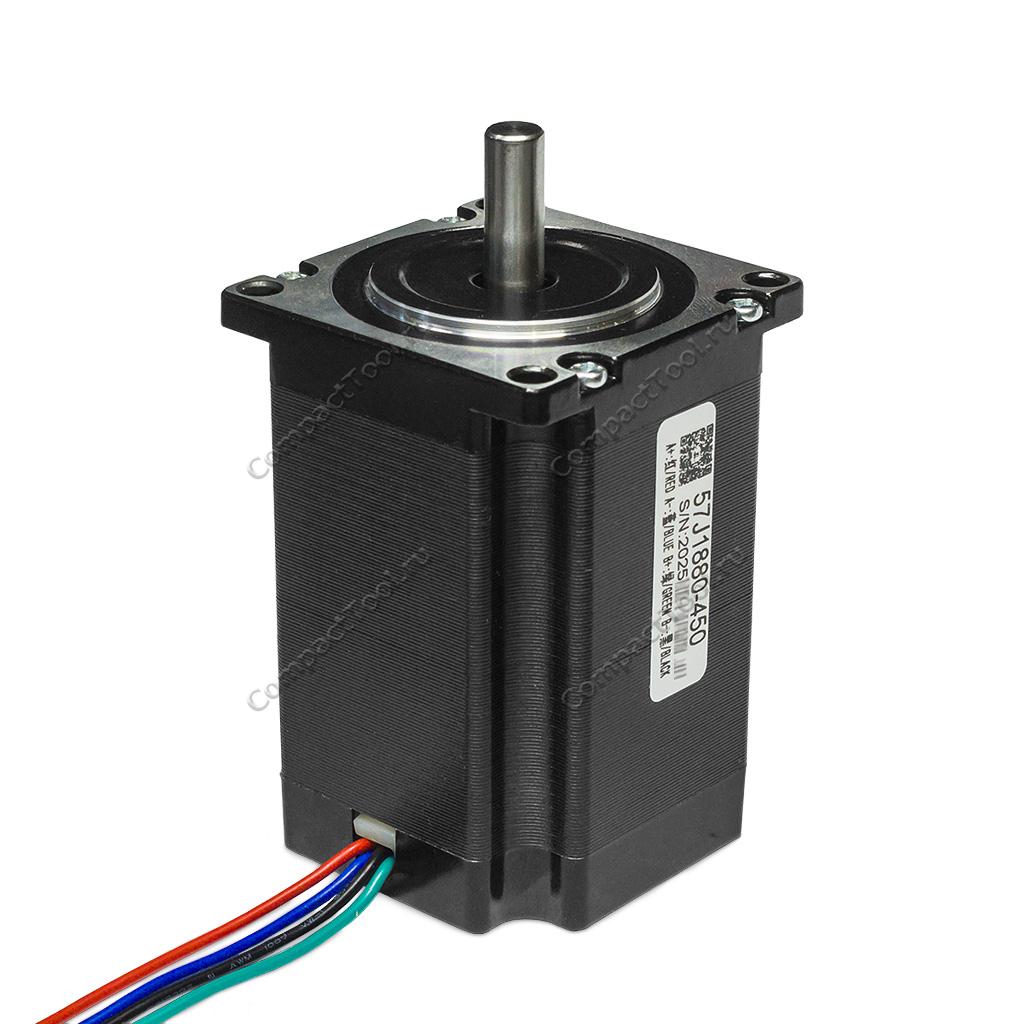

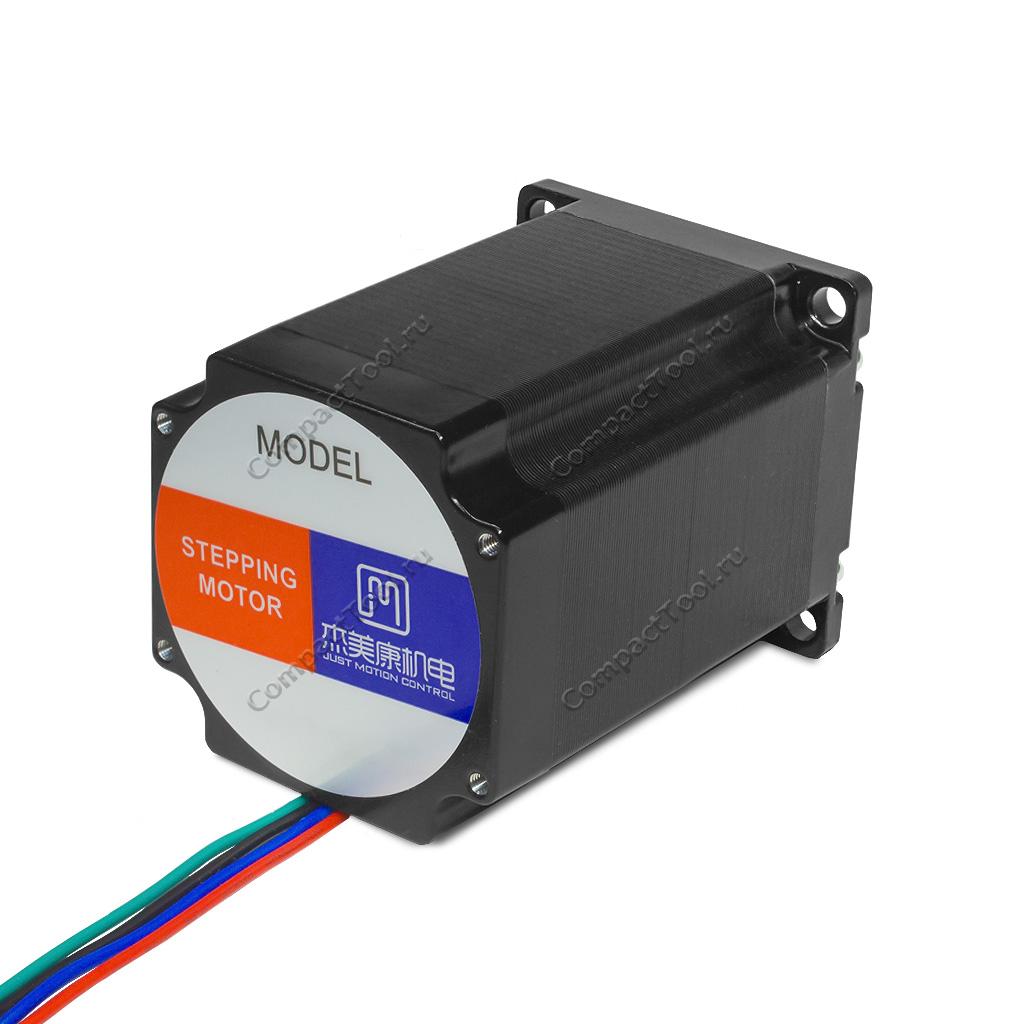

57J1880-450 JMC Мотор шаговый гибридный двухфазный

Технические характеристики

• Модель: 57J1880-450-JH JMC Stepper Motor
• Фланец: 57мм (Nema 23)
• Номинальное напряжение мотора: 36В
• Диаметр вала: 8 мм (7.5 мм с лыской)
• Вылет вала: 21 мм
• Угол полного шага 1.8°
• Погрешность шага: ± 5% (полный шаг, без нагрузки)
• Номинальный ток фазы: 5.0 А
• Сопротивление фазы: 0.37 Ом ± 10%
• Индуктивность фазы: 1.6 мГн ± 20%
• Удерживающий момент*: 2.0 N · m
• Инерция вращения: 520 г · см²
• Сопротивление изоляции: 100 МОм / 1 мин., 500 В постоянного напряжения
• Выводы: 4 (две фазы, биполярный мотор)
• Длина соединительного провода: 500±20 мм
• Рабочая температура: -20°С...+50°С
• Максимальный нагрев мотора: 80°С (номинальный ток, подключены 2 фазы)
• Размеры ДхШхВ: 101 х 57 x 57 мм (включая вал)
• Вес: 1100 г

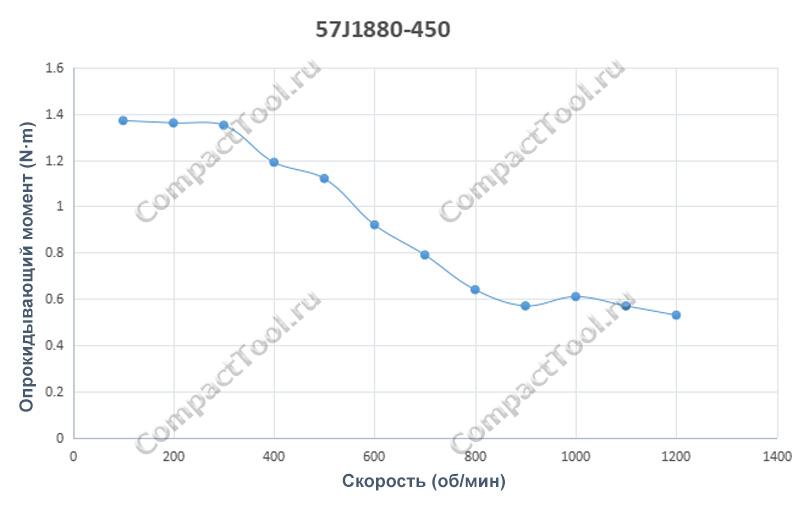

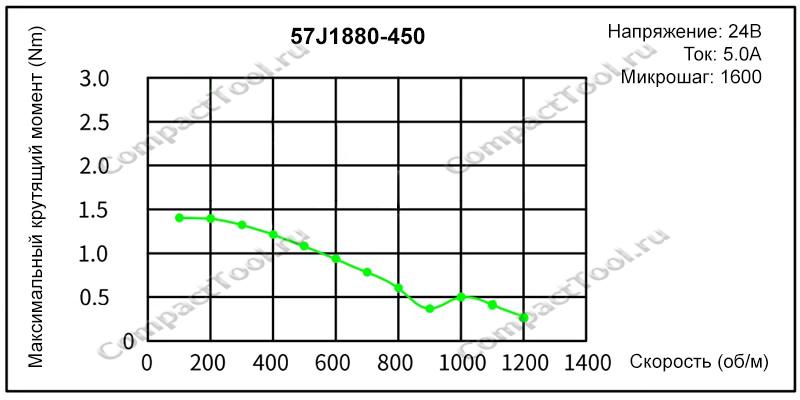

Кривая момента

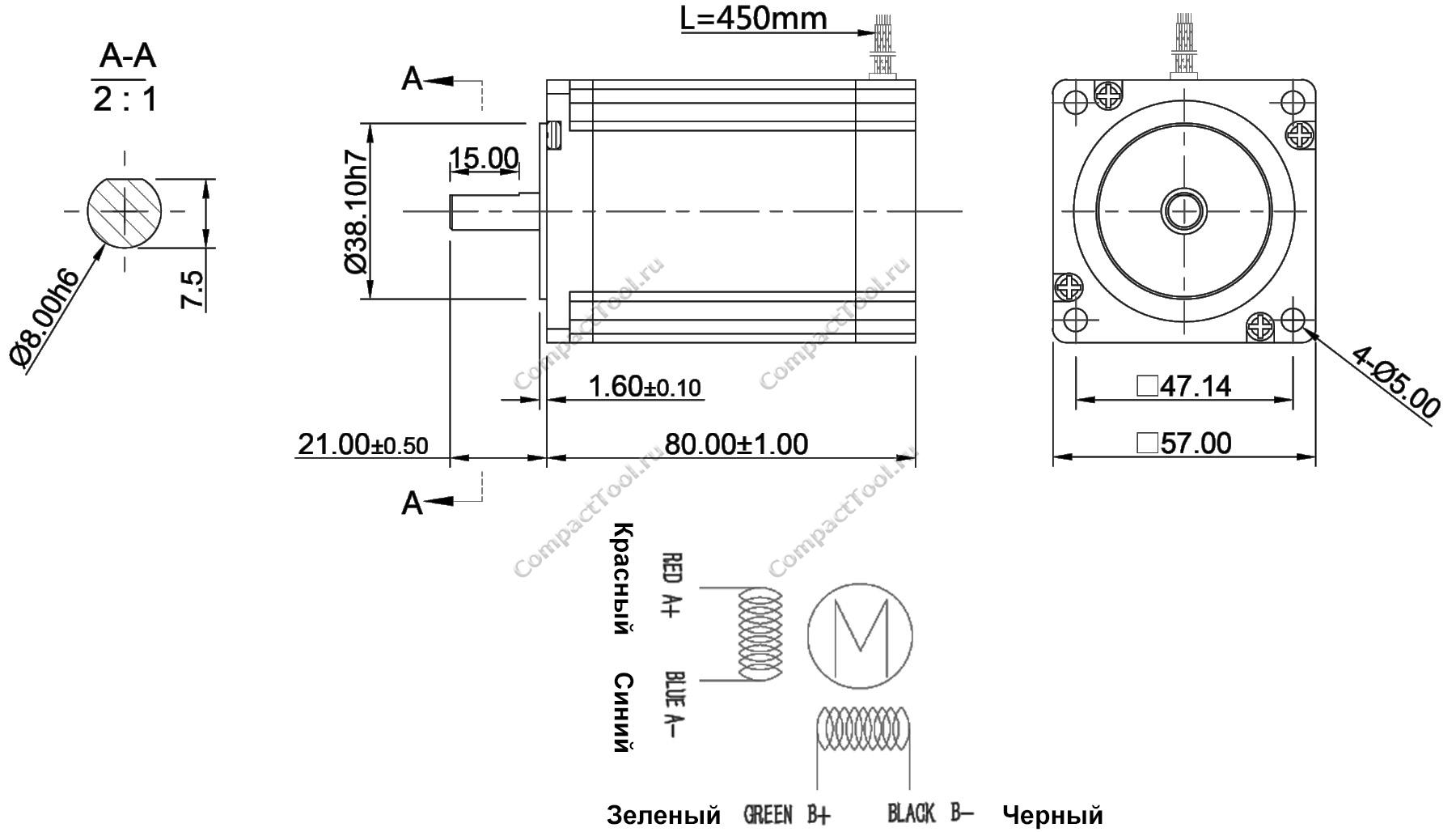

Физические размеры, мм

* Удерживающим моментом называют момент, который необходимо приложить к валу двигателя для его "проворачивания" в режиме удержания при подключенном номинальном токе фазы. Простыми словами, если мотор имеет значение удерживающего момента 10 кг/см, и к валу двигателя прикреплён рычаг длиной 1 см (1 кг с рычагом 10 см или 0.1 кг с рычагом 100 см), то, при увеличении нагрузки на рычаг, вал двигателя провернётся. В случае превышения номинального тока двигатель начнёт греться. При снижении тока от номинального, снизится и сила сопротивления проворачиванию вала, мотор начнёт пропускать шаги.

Документация

1. Спецификация шагового мотора 57J1880-450-JH JMC (rar-архив)
