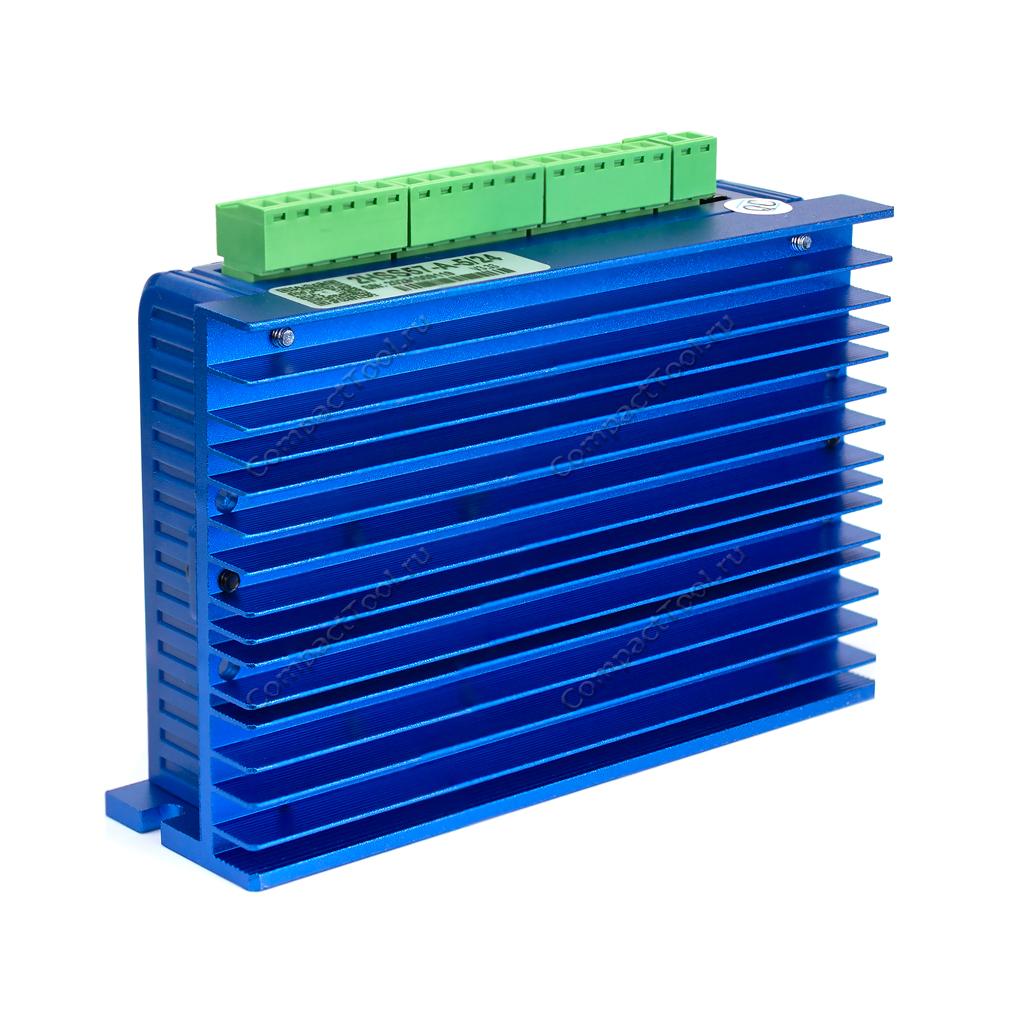

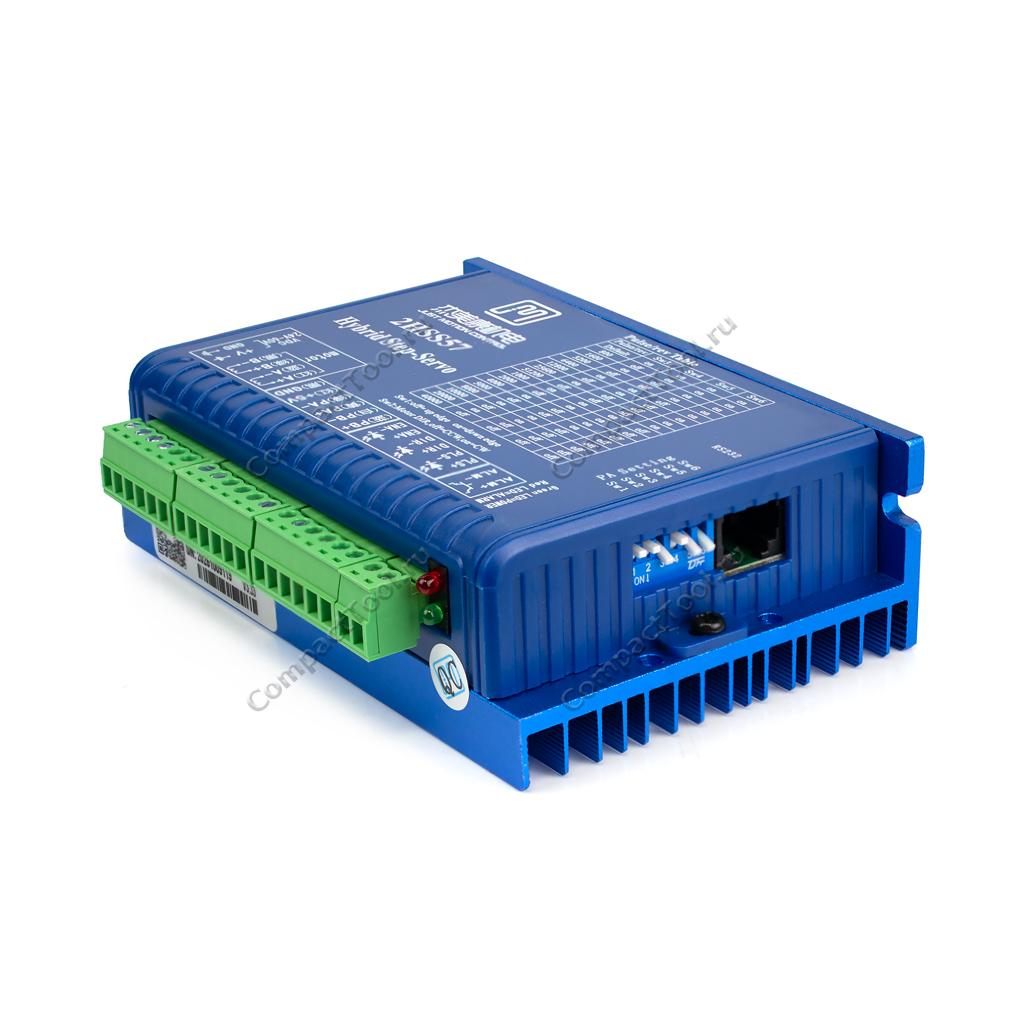

2DM542-N JMC Драйвер двухфазного шагового двигателя с открытым контуром

Драйвер JMC 2DM542-N для двух- и четырёхфазных гибридных шаговых моторов с открытым контуром управления.

Преимущества 2DM542 Автонастройка параметров и самодиганостика двигателя Малый шум, слабый нагрев, плавное вращение вала Компенсация момента на высокой скорости Технология управления синусоидальным током, высокая эффективность по току Встроенное управление ускорением и торможением, высокие показатели плавного пуска и остановки мотора Поддержка режимов управления PUL/DIR и CW/CCW Сохранение положения вала мотора Оптическая изоляция входов, совместимость с напряжением логики 5В и 24В Деление микрошага и регулировка выходного тока Защита от перегрузки по току и повышенного напряжения Индикация рабочих состояний Характеристики: Модель: 2DM542-N JMC Совместимость с типоразмерами приводов: Nema 23 (57мм), Nema 24 (60мм), Nema 34 (86мм) Напряжение питания: 24 ~ 48 вольт постоянного тока DC Напряжение логических входов: 5 ~ 24В Выходной ток: 1.0 ~ 4.2А (4.6А макс.) Допустимое количество фаз мотора: 2, 4 Режим управления: Pul+Dir, CW+CCW Деление шага, макс.: 1/128 Частота импульсов управления, макс.: 200 кГц Интерфейс серво: терминальные клеммы Интерфейс настройки: RS232: 57.6 Кб/сек, коннектор RJ-45 (совместим с внешним модулем HISU), встроенные DIP-переключатели Система охлаждения: пассивная (только радиатор) Температура эксплуатации: -20°С...+70°С Размеры: 118 х 75.5 х 35.0 мм Вес нетто: 290 г.

Комплектация: 1х Драйвер 2DM860H JMC Упаковка: Крафтовая коробка из картона Размеры: 130 х 90 х 40 мм Вес брутто: 300 г.

Cервоприводы, состоящие из шагового мотора и управляющего драйвера, довольно часто используются в промышленном оборудовании с повышенными требованиями к точности позиционирования. Драйвер 2DM542 — это электронное устройство, интегрирующее технологию сервоуправления в систему с гибридным двух- или четырёхфазным шаговым мотором с открытым контуром, не имеющим в собственной конструкции элементов обратной связи в виде установленного на вал квадратурного энкодера. 2DM542 обладает электрически изолированные входами импульсных сигналов управления, обеспечивающими совместимость с широким перечнем различных устройств, оперирующих логическим напряжением 5 ~ 24 вольта.

Драйвер 2DM542 обрабатывает входящие цифровые сигналы управления от ведущего устройства, самостоятельно балансирует рабочие токи и напряжение по электрическим обмоткам (фазам) шагового серводвигателя. Переключением в определённой последовательности работу индуктивных обмоток внутри шагового двигателя, драйвер заставляет вращаться вал в определённом направлении и на определённый угол. Драйвер серводвигателя 2DM542 имеет отличие от других моделей популярных драйверов дополнительной опцией гибкой настройки рабочих характеристик, включая выбор режимов управления Pul+Dir или CW/CCW. Драйвер 2DM542 комплектуется портом последовательной коммуникации RS232 (боковой коннектор RJ-45) для настройки параметров драйвера из ПК-приложения или с использованием внешнего модуля ручной интеллектуальной настройки (Handheld Intelligent Setting Unit, HISU).

Двухфазный драйвер 2DM542 способен управлять серводвигателями типоразмеров Nema23, Nema24 и Nema34, максимальный рабочий ток фазы которых не превышает 4.2А. Драйвер рекомендован производителем для использования с моторами моделей: 57J1841-420, 57J1856-440, 57J1880-450, 57J18100-440 или 57J18112-435. Поддерживаются двухфазные биполярные моторы, а также униполярные четырёхфазные моторы с независимыми индуктивными обмотками.

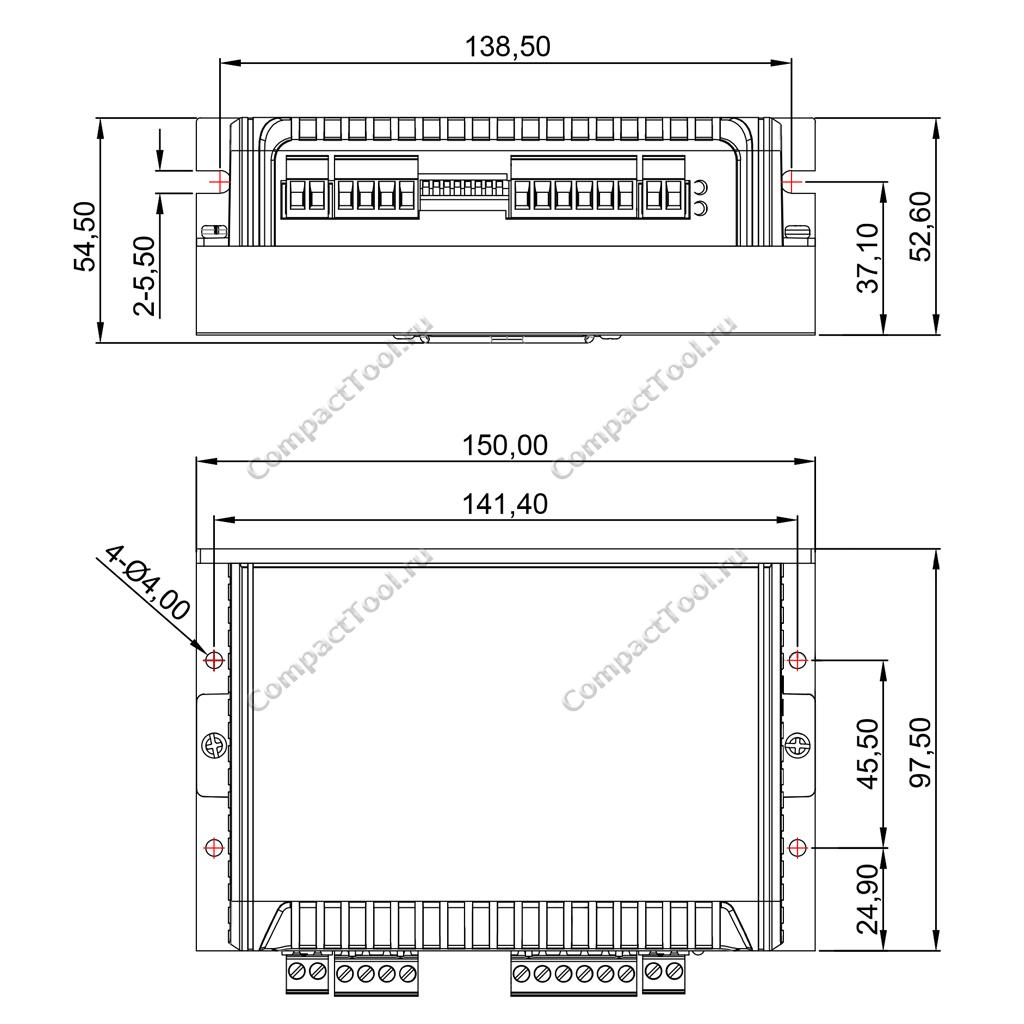

Физические размеры, мм
